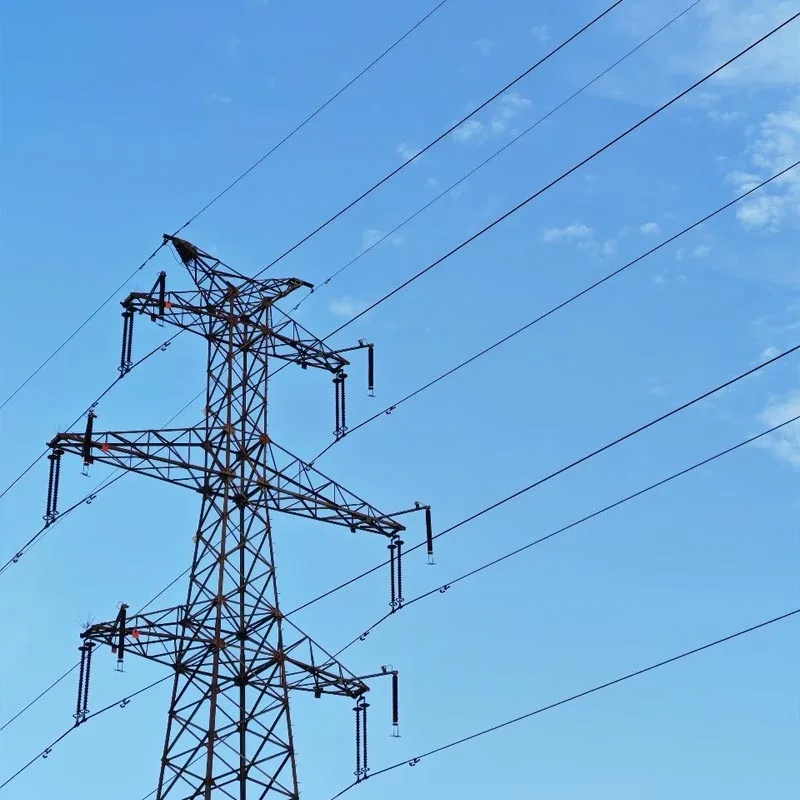

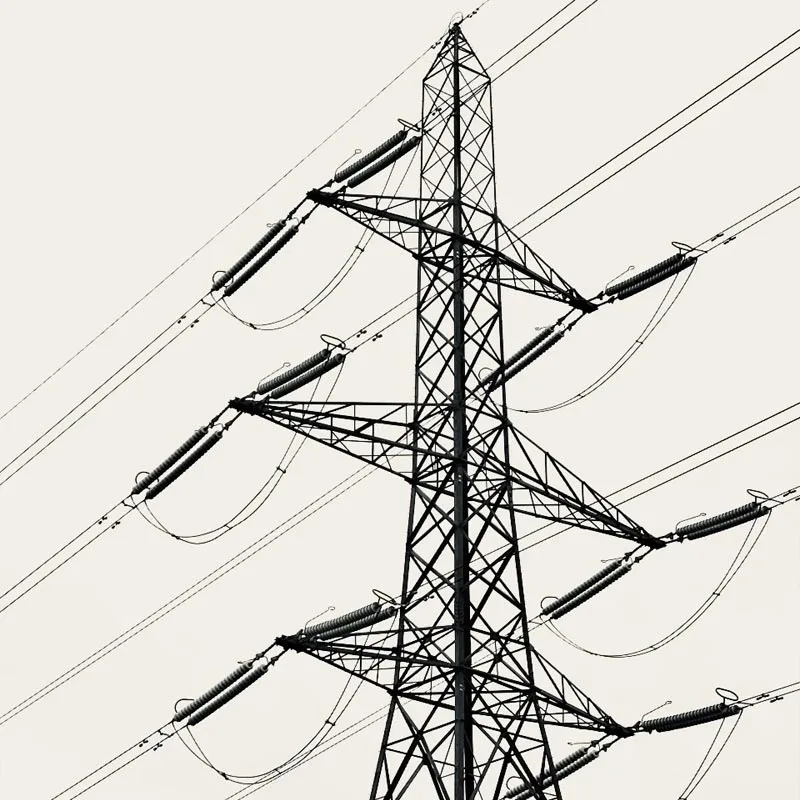

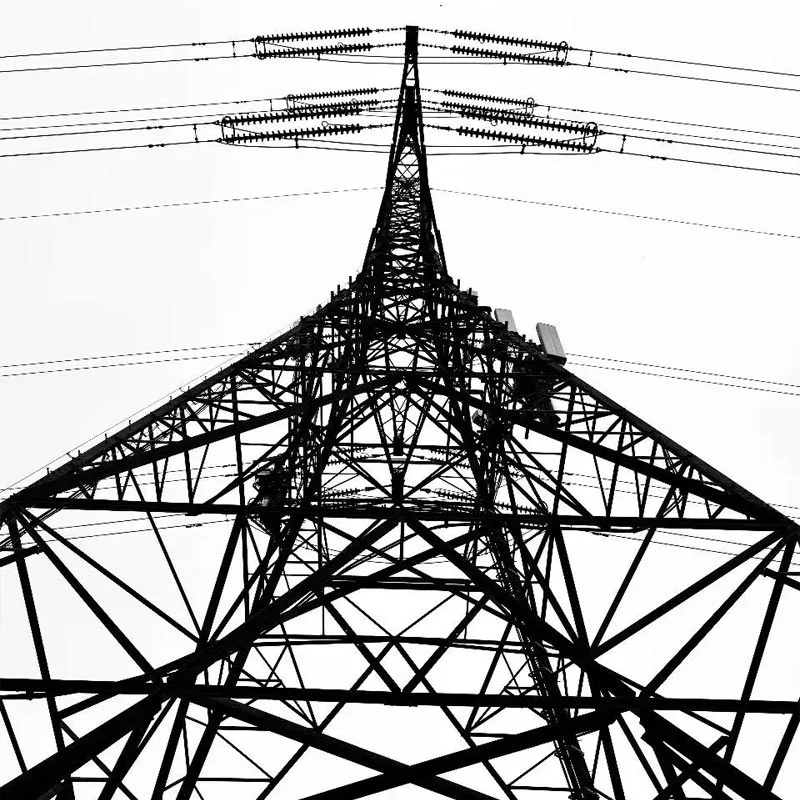

برج الأنابيب الفولاذية ذات الجهد العالي

تشينغداو أنبانج برج أنبوبي فولاذي عالي الجهد للطاقة الجديدة هو عبارة عن معدات دعم نقل أساسية متكاملة "خدمة التصميم والتصنيع والتركيب". مصممة خصيصًا للجهد العالي 10 كيلو فولت - 1000 كيلو فولت، الجهد العالي جدا (UHV)، وخطوط نقل الطاقة ذات الجهد العالي للغاية، وهي تغطي أنواعًا هيكلية متعددة بما في ذلك النوع الشبكي، نوع مدبب ذو عمود واحد، ونوع مدمج ذو قاعدة ضيقة.

باعتبارها "أفضل 10 شركات لأعمدة أنابيب الصلب لعام 2022"، فإن شركة تعتمد على 20 براءة اختراع أساسية، وسعة إنتاجية سنوية تبلغ 50000 طن، وشهادات في المجال الوطني/الصناعي معايير مثل GB/T 2694 وGB 50205.

يعتمد المنتج الفولاذ عالي القوة من فئة Q355B/Q420/Q460، ويتميز الجلفنة بالغمس الساخن المضادة للتآكل، وتكنولوجيا اللحام الحاصلة على براءة اختراع، والتصميم الهيكلي المعزز.

يمكن أن تعمل بثبات في السيناريوهات المعقدة مثل المناطق المعرضة للأعاصير، ومناطق الجليد الكثيف، والممرات الحضرية المحظورة، مما يوفر آمنة وحلول نقل الطاقة الموثوقة في مجالات الطاقة والاتصالات والمجالات الصناعية وغيرها خدم بنجاح مئات العملاء في جميع أنحاء العالم. كلاهما تلقى الثناء من العملاء.

المزايا الأساسية

براءة اختراع للتمكين من أجل هيكل مستقر

الملكية الحصرية لبراءات الاختراع الأساسية بما في ذلك "الهيكل المعزز للسلطة "مكونات البرج الفولاذية" و"تركيبات اللحام الخاصة لقاعدة البرج الفولاذية ذات الزاوية". من خلال الدعم المستقر الثلاثي تصميم وتقنية تعزيز خالية من الثقوب، يتم تعزيز قدرة التحمل دون الإضرار بقوة الجسم.

ال تركيبات اللحام قابلة للتكيف مع تحديد المواقع بمواصفات مختلفة من الألواح الفولاذية؛ اللحامات تخضع غير مدمرة الاختبار، مما يضمن صلابة المفاصل العالية والحد الأدنى من الانحراف. اهتزاز الرياح وقدراتها المضادة للجليد متفوقة بشكل كبير على المنتجات التقليدية.

قوة عالية ومقاومة للتآكل لعمر خدمة أطول

المواد الرئيسية هي سبائك منخفضة فولاذ عالي القوة. ال سمك الطلاء المجلفن بالغمس الساخن لا يقل عن 85 ميكرومتر، وهيكل الأنابيب الفولاذية المغلقة فعال يمنع تراكم الماء والغبار، مما يحقق عمر خدمة مضاد للتآكل يزيد عن 30 عامًا.

قضيب يتم التحكم فيه بدقة الانحناء الدرجة (≥2‰ من الطول) والبيضاوية (≥2D/1000) تضمن القدرة على التكيف مع البيئات القاسية مثل رش الملح العالي في المناطق الساحلية والرياح العاتية والرمال في شمال غرب الصين، مع عبء أعمال الصيانة اليومية فقط 1/3 من ذلك التقليدية أبراج حديدية.

القدرة على التكيف مع السيناريوهات مع المساحة الأرضية المثالية

خيارات هيكلية متعددة متاحة (قاعدة ضيقة نوع مدمج, نوع مدبب ذو عمود واحد). يتطلب البرج ذو الأنبوب الواحد فقط أساسًا دائريًا، مما يقلل من مساحة الأرضية بشكل أكبر أكثر من 60% مقارنة بالأبراج الفولاذية ذات الزوايا، وهي مناسبة تمامًا لتحويل شبكة الطاقة في المناطق الحضرية والمجمعات الصناعية و السيناريوهات الأخرى المقيدة بالممر.

يتميز المقطع العرضي للأنابيب الفولاذية الانسيابية بمعامل مقاومة منخفض للرياح، تقليل حمل الرياح بنسبة 30% في المناطق المعرضة للأعاصير والأقسام الطويلة المدى (معابر الأنهار/الوادي). بالنسبة لسيناريوهات UHV، ال يمكن أن يصل ارتفاع البرج إلى 130 مترًا ووزن البرج 260 طنًا، مما يلبي متطلبات طاقة الدائرة المزدوجة انتقال.

خدمة سلسلة كاملة للتسليم الفعال

يوفر خدمات متكاملة من "مصنع التصميم حسب الطلب التجميع المسبق في الموقع". تضمن قاعدة الإنتاج التي تبلغ مساحتها 50000 متر مربع إنتاجًا ضخمًا سريعًا.

اعتماد المكرر مخططات البناء مثل رفع حبل النايلون عالي القوة، تكون دورة التثبيت أقصر بنسبة 20٪ من الصناعة متوسط. يتم توفير الدعم الفني للعملية الكاملة بما في ذلك تصميم الأساس وتكييف المكونات.

سيناريوهات التطبيق

مجال نقل الطاقة: 110 كيلو فولت - 1000 كيلو فولت UHV / خطوط نقل الطاقة ذات الجهد العالي للغاية و هياكل المحطات الفرعية, مناسبة بشكل خاص لمشاريع نقل الطاقة عبر الإقليمية في منغوليا الداخلية وقوانغشي والمناطق الأخرى.

السيناريوهات الحضرية والصناعية: تطوير شبكة الكهرباء في المناطق الحضرية، وتوزيع الطاقة في المناطق الصناعية، وقوة 10 كيلو فولت مشاريع النقل لمحطات الشحن والتبديل. التصميم ذو القاعدة الضيقة يقلل من تكاليف حيازة الأراضي و يتكيف مع بيئات البناء المعقدة الكثيفة.

المناخات والتضاريس المعقدة: المناطق الساحلية المعرضة للأعاصير، مناطق الجليد الكثيف في الجنوب الغربي الصين، رياح شديدة مناطق السرعة في شمال غرب جوبي، بالإضافة إلى أقسام النقل طويلة المدى مثل معابر الأنهار/الوادي.

التكيف متعدد الصناعات: دعم محطة الاتصالات الأساسية، وأبراج الراديو والتلفزيون، و قوة خاصة مرافق النقل للجيش. تتوفر هياكل برجية قابلة للتخصيص بمواصفات مختلفة تلبية الاحتياجات المحددة.

معلمات المواصفات

الأسئلة المتداولة (الأسئلة الشائعة)

1. هل تكلفة الأبراج الأنبوبية الفولاذية ذات الجهد العالي أعلى من تكلفة الأبراج الفولاذية ذات الزوايا التقليدية؟

تكلفة التصنيع الأولية أعلى قليلاً، لكن التكلفة الشاملة أكثر فائدة! الفولاذ البرج الأنبوبي أخف وزنًا (تخفيض الوزن بنسبة 30% تحت نفس الحمل)، مما يقلل من تكاليف إنشاء الأساس بنسبة 20%-40%.

مع عمر خدمة مضاد للتآكل يصل إلى 30 عامًا، تبلغ تكلفة الصيانة اللاحقة 1/3 فقط من تكلفة الصيانة أبراج الصلب الزاوية التقليدية. علاوة على ذلك، فإن مساحة الأرضية المدمجة تقلل بشكل كبير من تكاليف شراء الأراضي المناطق الحضرية، مما يؤدي إلى زيادة فعالية التكلفة في الاستخدام على المدى الطويل.

2. كيفية ضمان استقرار وسلامة البرج في مشاريع UHV طويلة المدى؟

تعتمد أبراج UHV طويلة المدى هياكل معززة من النوع الشبكي، مع المواد الرئيسية المصنوعة من الفولاذ عالي القوة Q460. تم تحسين توزيع القوة من خلال تحليل العناصر المحدودة ثلاثي الأبعاد، ويتم تثبيت المفاصل بشكل مزدوج عن طريق التقاطع لحام الخط وتوصيل الحافة، مع انحراف لا مركزي ≥3 مم. قبل التسليم، يتم إجراء اختبارات نفق الرياح بمقياس 1:10 و يتم إجراء اختبارات حد الحمل.

بعد التثبيت في الموقع، يتم الكشف عن الخلل بالموجات فوق الصوتية والعمودي العام يتم إجراء الفحص لضمان الامتثال لمتطلبات حمل نقل الطاقة 1000 كيلو فولت UHV. المنتج لديه تم العمل بثبات في العديد من مشاريع UHV عبر النهر.

3. كيف تتم الصيانة اليومية وما هي دورة الصيانة؟

الصيانة بسيطة ومريحة! يوصى بإجراء عمليات تفتيش منتظمة مرة واحدة في السنة: تحقق من إحكام البراغي، وحساسية قضبان منع السقوط (إذا كانت مجهزة)، وإزالة العوائق حول البرج.

يجب إجراء عمليات إصلاح الطلاء المضاد للتآكل كل 5-8 سنوات وفقًا للظروف البيئية. ال يمنع هيكل الأنابيب الفولاذية المغلقة التآكل الداخلي، مما يلغي الحاجة إلى إجراء إصلاحات متكررة تقليل عبء أعمال الصيانة بشكل كبير.

4. هل يتم دعم التصميم المخصص وما هي دورة التسليم؟

تخصيص السيناريو الكامل متاح! يمكن تصميم هيكل البرج وفقًا لمستوى الجهد والحمل المتطلبات والتضاريس والمناخ وقيود المساحة الأرضية وغيرها من المعالم.

دورة التسليم للمعيار المنتجات 15-30 يوما؛ بالنسبة لأبراج UHV الكبيرة أو المنتجات المخصصة، يمكن التفاوض على الدورة بناءً على المشروع مقياس. تضمن الطاقة الإنتاجية السنوية للشركة البالغة 50000 طن إنتاجًا وتسليمًا سريعًا بكميات كبيرة.
