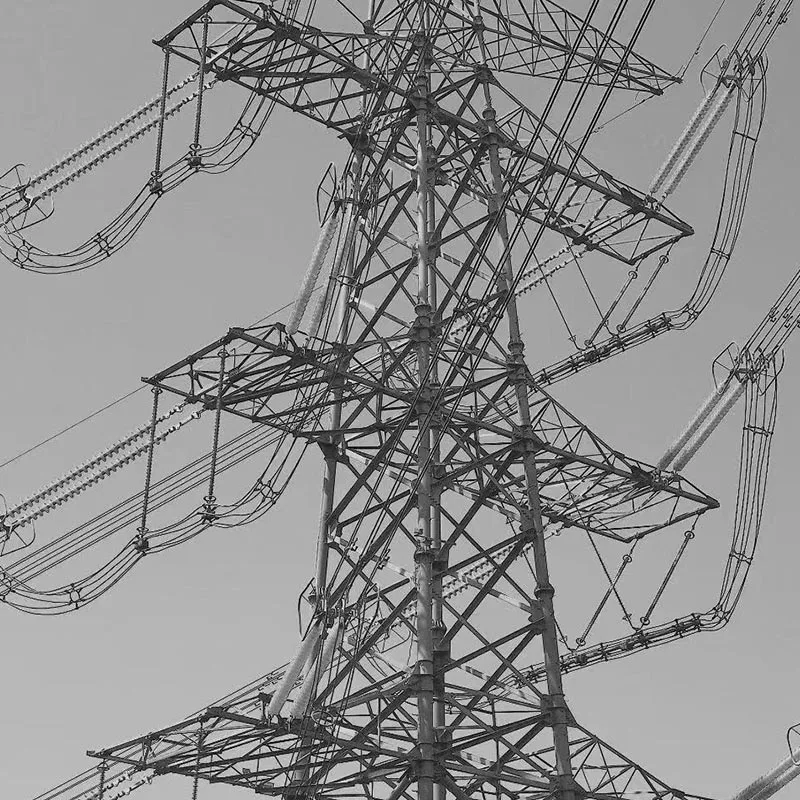

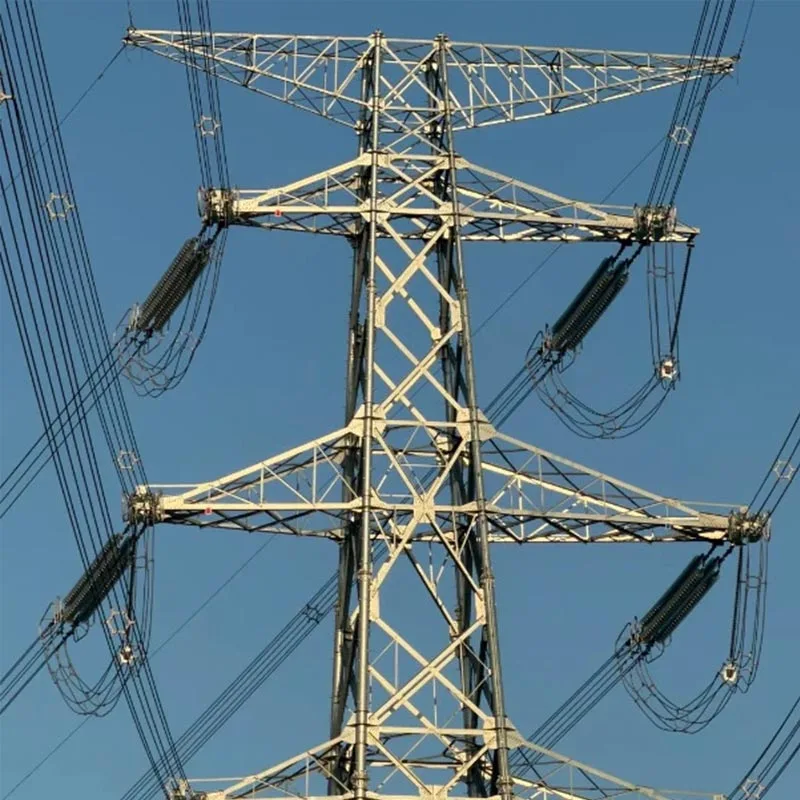

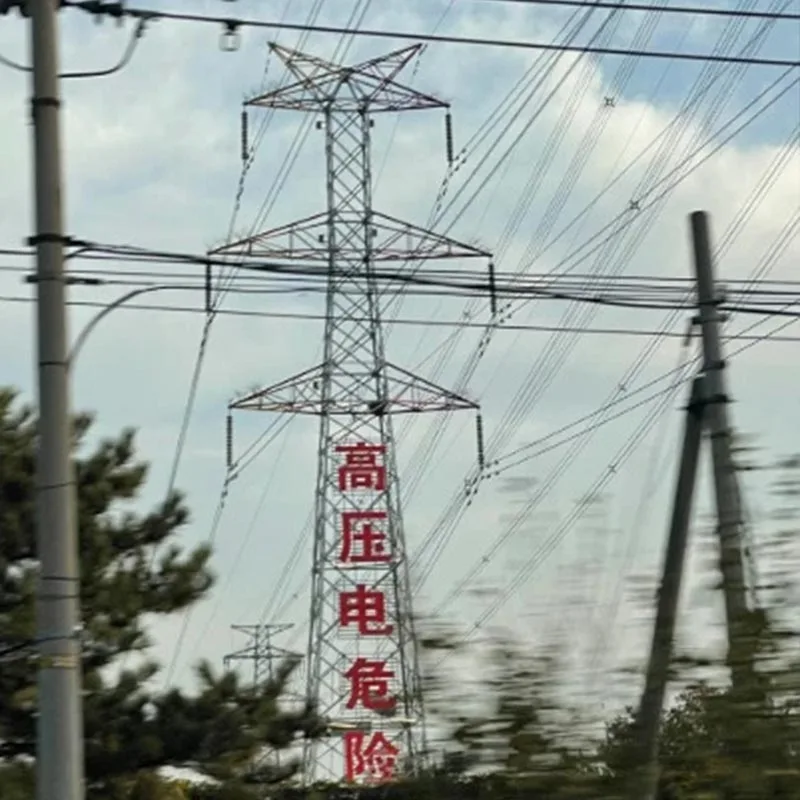

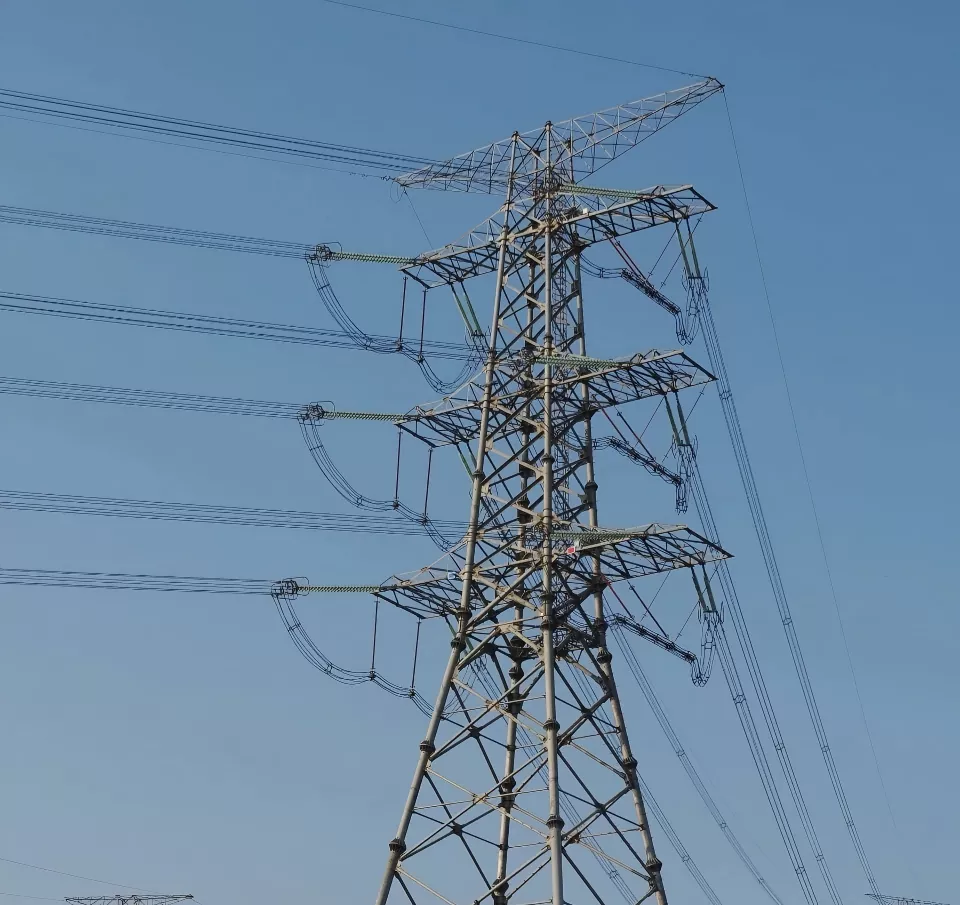

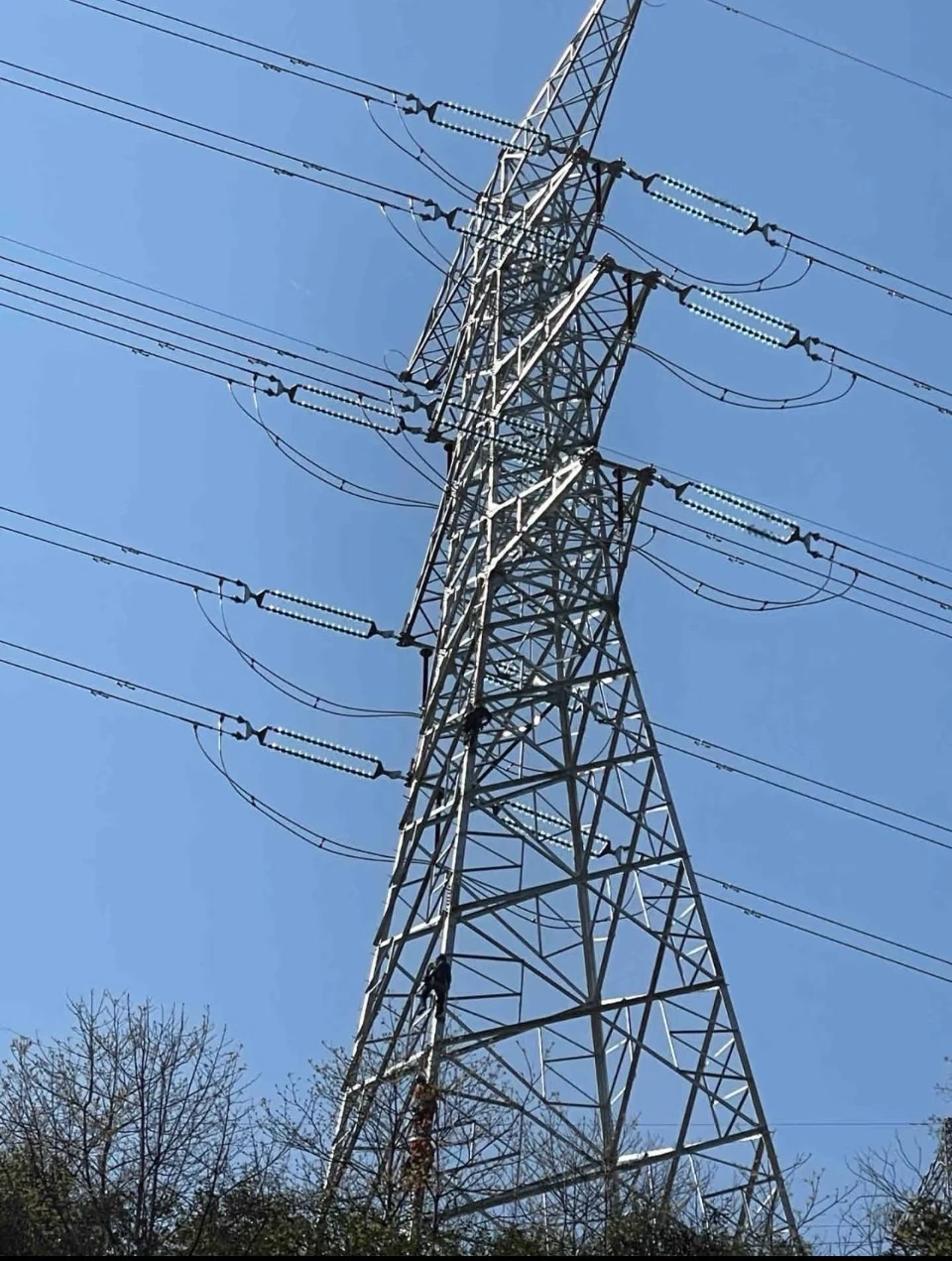

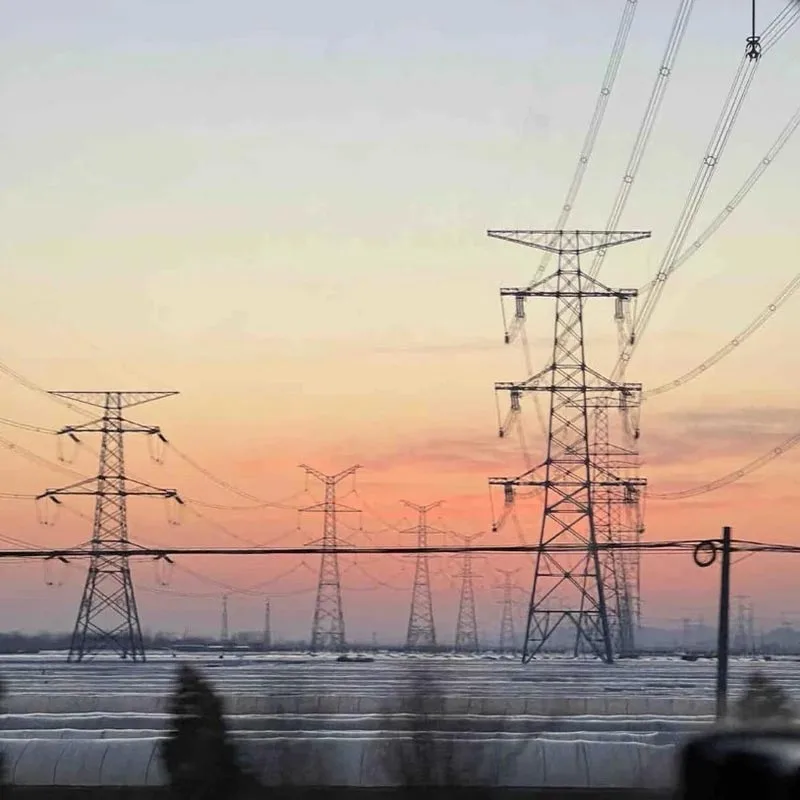

مصنع برج Tangent المتين في الصين

باعتباره العمود الفقري الرئيسي لخطوط النقل العلوية، يمثل برج الخط المستقيم أكثر من 80% من إجمالي عدد أبراج النقل عبر الشبكة. إنه نوع البرج الأساسي الأكثر استخدامًا على نطاق واسع في البنية التحتية لشبكة الطاقة، ونقل محطات الطاقة الجديدة، ومشاريع ترقية شبكة الطاقة بين المناطق الحضرية والريفية.

تشينغداو أنبانج للطاقة الجديدة، بالاعتماد على قاعدة تصنيع الهياكل الفولاذية Shandong وتراكم التكنولوجيا لمؤسسة وطنية للتكنولوجيا الفائقة، تشارك بعمق في البحث والتصنيع لسلسلة صناعة الهياكل الفولاذية لنقل الحركة بأكملها.

قام مصنعنا بتطوير سلسلة كاملة من مستوى الجهد من منتجات الأبراج الفولاذية ذات الزاوية المستقيمة، والتي تغطي ظروف النقل السائدة بـ 35 كيلو فولت، 110 كيلو فولت، 220 كيلو فولت، و330 كيلو فولت، بما في ذلك جميع أنواع الأبراج مثل التصميمات على شكل غان، والكأس، والبومة، والقرن الكبش.

ما هو برج Tangent؟

يتم وضع أبراج Anbang Tangent كهياكل حاملة حصرية لأقسام النقل المستقيمة، حيث تتحمل فقط وزن الموصلات والأسلاك الأرضية، وأحمال الجليد، وأحمال الرياح الأفقية، دون تحمل التوتر الطولي وتوتر الزوايا للخطوط.

من خلال التركيز على التصميم الميكانيكي للجمالونات خفيفة الوزن، والمقاومة للتآكل في جميع الظروف، والتحسين الهيكلي الدقيق، والبناء والصيانة المريحة، فهي قابلة للتكيف مع سيناريوهات البنية التحتية المتنوعة مثل السهول والتلال والجبال والبيئات الساحلية ذات الرطوبة العالية ورذاذ الملح وحدائق الطاقة الجديدة.

إنها توفر نظام دعم هيكل فولاذي مستقر وطويل الأمد وفعال من حيث التكلفة لممرات النقل لمسافات طويلة، وتلبي في الوقت نفسه متطلبات المشروع لتوصيل الطاقة الكهروضوئية وطاقة الرياح، وتحويل الشبكة بين المناطق الحضرية والريفية، وشبكات الطاقة بين المقاطعات، لتكون بمثابة المكون الأساسي الحامل لشبكات نقل الطاقة الجديدة.

نظام مواصفات برج السلسلة الكاملة الخاص بنا

1. السلسلة التقليدية ذات الجهد المنخفض (35kV/110kV)

بشكل رئيسي الأبراج الجافة المبسطة على شكل حرف Z المذكورة أعلاه، مع أجسام برجية منخفضة وخفيفة الوزن، وبصمة أساس صغيرة، ومناسبة لشبكات التوزيع الحضرية والريفية، وفروع نقل البلدات، ومشاريع الطاقة الجديدة الصغيرة القريبة المتصلة بالشبكة.

2. سلسلة صندوق الجهد العالي (220kV/330kV)

أبراج مستقيمة قياسية من النوع الجاف وعلى شكل كوب، ومسافة محسنة للأذرع المتقاطعة ومسافة تنسيق العزل، وتكرار صلابة كافٍ، ومناسبة لخطوط النقل الرئيسية لشبكة الطاقة، وخطوط النقل الرئيسية عبر الإقليمية، والخطوط الصادرة لمحطات طاقة الرياح والطاقة الشمسية الكبيرة.

3. سلسلة متخصصة مدمجة

أبراج مستقيمة مدمجة ضيقة القاعدة، تقلل من امتداد جذور البرج ومساحة الممرات، ومناسبة للمشاريع في المناطق ذات موارد الأراضي المحدودة، والمناطق السكنية القريبة، والممرات البيئية المقيدة؛ متوافق أيضًا مع ظروف الدوران الصغيرة والثانوية، مما يزيد من المرونة في تخطيط الخط.

4. المعلمات الهيكلية العامة

المواد الرئيسية هي Q345B و Q420 من الفولاذ عالي القوة منخفض السبائك، وهيكل الجمالون المجمع بمسامير البرج بالكامل، وتصميم جسم البرج المستدق شبه المنحرف، وارتفاع البرج يتراوح من 18 مترًا إلى 75 مترًا، ومناسب لأطوال الامتداد التقليدية من 80 مترًا إلى 400 متر، مع الامتثال الصارم لمواصفات تصميم خط نقل الطاقة GB50545 ومعايير صناعة الهيكل الفولاذي DL/T للإنتاج والتصنيع.

مزايا المنتج الأساسية

(1) التحسين الهيكلي

بالاعتماد على تقنية محاكاة وتحليل هيكل العناصر المحدودة، تم تحسين المقطع العرضي وترتيب المواد المائلة وضغط المفاصل لجسم البرج في المنطقة بأكملها، مع التخلي عن تصميم المواد التقليدية الزائدة عن الحاجة.

في حالة تلبية متطلبات الحمل الوطنية لمقاومة الرياح ومقاومة الزلازل والغطاء الجليدي، تم تحسين الوزن الذاتي لجسم البرج بنسبة 12% إلى 18%، ويكون مسار نقل قوة الجمالون واضحًا، ودقة التحكم في الانحراف أفضل من متوسط ​​الصناعة.

إن فتحة جذر الأساس أصغر، ويتم تقليل كمية أعمال الحفر الأرضية واستهلاك الخرسانة في وقت واحد، مما يقلل بشكل كبير من تكاليف حيازة أرض المشروع والبناء المدني، ويحقق التوازن الأمثل بين تكرار السلامة الهيكلية ومعدل استخدام المواد وتكلفة المشروع.

(2) مقاومة للتآكل

تتبنى Anbang العملية الكاملة للجلفنة بالغمس الساخن القياسية الوطنية.

يتم غمس الفولاذ في المنطقة بأكملها، ويكون سمك طبقة الزنك موحدًا ومستقرًا ≥ 85μm، جنبًا إلى جنب مع معالجة التخميل والختم، لمقاومة رذاذ الملح الساحلي، والأحماض الصناعية والقلويات، والتكثيف الرطب، والمطر، والثلج، والذوبان بالتجميد والتآكل البيئي الآخر.

العمر الأساسي لتصميم المنتج هو 50 عامًا، وتتحلل الطبقة المضادة للتآكل ببطء أثناء الخدمة الخارجية، مما يقلل بشكل كبير من تكرار عمليات إصلاح الطلاء وإزالة الصدأ وصيانته، مما يقلل تكلفة التشغيل والصيانة لدورة الحياة بأكملها، والتكيف مع البيئات الإقليمية المعقدة مثل ساحل شاندونغ، والرطوبة العالية الداخلية، والبرد الشديد والجليد في الشمال.

(3) هيكل براءات الاختراع الأمنية المطورة ذاتيا

تم تجهيز البرج بهيكل Anbang New Energy الحاصل على براءة اختراع والقابل لإعادة التدوير والمضاد للتسلق، وقد تم تجهيز البرج بدواسة وصول قابلة للسحب، والتي يتم إعادة تدويرها تلقائيًا وإخفائها عند الخمول على أساس يومي، مما يمنع الموظفين غير المعنيين من التسلق في انتهاك للوائح.

يمكن فقط لموظفي التشغيل والصيانة المحترفين فتح قناة الصيانة وتوسيعها، مع الأخذ في الاعتبار حماية السلامة للعمل على ارتفاعات عالية ومراقبة الأمن العام، وملء الفجوات الأمنية للأبراج التقليدية بدون حماية وسهولة التسلق، وتلبية متطلبات معايير سلامة شبكة الطاقة.

(4) التصنيع المعياري الجاهز

يقوم مصنع مكونات البرج بالكامل بتوحيد التقطيع والتثقيب والتجميع المسبق، ويتم مطابقة جميع فتحات المسامير بدقة، وليست هناك حاجة للقطع واللحام الثانوي في الموقع، ويلزم ربط وتجميع البراغي النقي.

تقسيم خفيف الوزن للمكونات، لا توجد مشكلة في النقل البري، ونقل مريح لأجزاء الطرق الجبلية الوعرة.

عملية تركيب مبسطة، وتقصير وقت العمل على ارتفاعات عالية، وتقليل تكاليف القوى العاملة في البناء وفترة البناء بشكل متزامن، ومناسبة لإصلاح شبكة الطاقة في حالات الطوارئ ومشاريع الاندفاع للبنية التحتية المجمعة، والتفكيك والتعديل المريح واستبدال المكونات، ولها قيمة إعادة استخدام ثانوية.

(5) التكيف مع مجموعة واسعة من البيئات

ويغطي التصميم الهيكلي 8 مستويات لمقاومة الزلازل، و12 مستوى لمقاومة الرياح، وظروف الغطاء الجليدي الشديدة.

لا تتحلل صلابة الفولاذ في البيئات شديدة البرودة ومنخفضة الحرارة، كما أن الأداء الهيكلي للبيئات الساحلية ذات الملوحة العالية مستقر.

يتم تكييف شكل الأساس بمرونة مع الأساسات المحفورة، والأساسات اللوحية، والأساسات الضحلة المدفونة، وهو مناسب لجيولوجيا الطين والمنحدرات والجبال والمسطحات المتعددة، دون تحويل الموقع على نطاق واسع.

إنها مناسبة للسيناريوهات غير القياسية مثل ممرات النقل الطرفية لمحطات الطاقة الجديدة وشبكات الخطوط في المناطق الجبلية النائية.

(6) سلسلة كاملة من مراقبة الجودة

باعتبارها مؤسسة وطنية ذات تقنية عالية، أنشأت Anbang نظام فحص جودة كامل العملية لإعادة فحص مصنع الصلب، واختبار دقة التقطيع، وكشف عيوب اللحام، واختبار الطبقة المجلفنة، واختبار محاكاة الحمل.

إجراء قياس صارم لمعايير التصنيع الخاصة بشبكة الدولة وشبكة كهرباء جنوب الصين، مع قابلية التبادل القوية للمكونات وعدم الانحراف صفر في أحجام توريد الدُفعات لضمان اتساق تركيب الدُفعات من الخطوط.

سيناريوهات التطبيق

قناة النقل المستقيمة الأساسية ذات الجهد العالي/الجهد المنخفض لشبكة الدولة وشبكة الطاقة المحلية؛

ترسل محطات الطاقة الكهروضوئية ومزارع الرياح طاقة طاقة جديدة إلى خطوط خاصة؛

وتحديث شبكات الكهرباء في المناطق الحضرية والريفية، وتحويل الشبكات الريفية، وخطوط إمدادات الطاقة الداخلية في المجمعات الصناعية؛

مشاريع نقل الطاقة في الممرات المقيدة مثل الجبال الجبلية والسواحل الساحلية والمحميات البيئية؛

شبكات دفعة من الخطوط المستقيمة لمسافات طويلة ودعم الأبراج المقاومة للتوتر لبناء نظام نقل كامل.

خدمات دعم المؤسسات

تشينغداو أنبانج للطاقة الجديدةتوفر حلولاً متكاملة لسلسلة كاملة، بدءًا من المسح المبكر للخطوط، والتصميم المخصص لنوع البرج، والرسم للتحقق المتعمق، وحتى الإنتاج والتصنيع الضخم في المصنع، وتوزيع المركبات اللوجستية، والتوجيه الفني للتركيب في الموقع، وخدمات التشغيل والصيانة المتكاملة لاحقًا.

نحن ندعم تخصيص الصادرات الخارجية، والبحث الشخصي وتطوير المعلمات غير القياسية، ونعتمد على مزايا القدرة الإنتاجية لمجمع Jiaozhou Intelligent Manufacturing Industrial Park، ونضمن التسليم السريع على نطاق واسع، ونوفر دعمًا موثوقًا للهيكل الفولاذي لمشاريع البنية التحتية للطاقة المحلية والأجنبية مع قدرة إنتاجية مستقرة، وجودة أساسية، وخدمة دورة كاملة.
