ما هو برج إنهاء الكابلات ولماذا هو مهم لأنظمة الطاقة الحديثة؟

A برج إنهاء الكابلاتهو أحد مكونات البنية التحتية الرئيسية المستخدمة في أنظمة نقل الطاقة ذات الجهد العالي لإنهاء الكابلات تحت الأرض أو العلوية ونقلها بأمان إلى محطات فرعية أو ساحات تحويل أو أنظمة خطوط علوية. إنه يلعب دورًا حاسمًا في ضمان العزل الكهربائي والاستقرار الميكانيكي والسلامة التشغيلية في شبكات توزيع الطاقة. مع استمرار ارتفاع الطلب العالمي على الطاقة واتساع تكامل الطاقة المتجددة، تصبح أهمية أنظمة إنهاء الكابلات الموثوقة أكثر أهمية. تستكشف هذه المقالة البنية والوظائف والتطبيقات ومبادئ التصميم وطرق التثبيت واعتبارات الصيانة لأبراج انتهاء الكابلات بالتفصيل، مما يساعد المهندسين ومطوري المشاريع ومتخصصي المشتريات على اتخاذ قرارات مستنيرة.

جدول المحتويات

• الخطوط العريضة لهذه المادة
• فهم برج إنهاء الكابلات
• الوظائف الأساسية والدور التشغيلي
• المكونات الرئيسية والهيكل
• أنواع أبراج إنهاء الكابلات
• اعتبارات التصميم والعوامل الهندسية
• شرح عملية التثبيت
• التحديات المشتركة ونقاط الألم
• أفضل الممارسات والحلول الهندسية
• معايير السلامة والامتثال
• الصيانة وإدارة دورة الحياة
• التطبيقات عبر الصناعات
• جدول المقارنة الفنية
• الاتجاهات المستقبلية في أنظمة إنهاء الكابلات
• الأسئلة المتداولة
• الاستنتاج ومعلومات الاتصال

الخطوط العريضة لهذه المادة

توفر هذه المقالة استكشافًا شاملاً لأبراج انتهاء الكابلات، بدءًا من التعريفات الأساسية والانتقال نحو الرؤى الهندسية المتقدمة. كما أنه يتناول تحديات العالم الحقيقي في التركيب والتشغيل، مدعومة بمقارنات منظمة وتطبيقات الصناعة واتجاهات التطوير المستقبلية.

• تعريف والغرض من أبراج إنهاء الكابلات
• الوظائف الكهربائية والميكانيكية الأساسية
• المكونات والمواد الهيكلية المستخدمة
• تكوينات مختلفة واختلافات التصميم
• الاعتبارات الهندسية والبيئية
• إجراءات التثبيت والممارسات الميدانية
• المخاطر التشغيلية واستراتيجيات التخفيف منها
• تطبيقات الصناعة وسيناريوهات الحالة
• التقنيات الناشئة والتوقعات المستقبلية

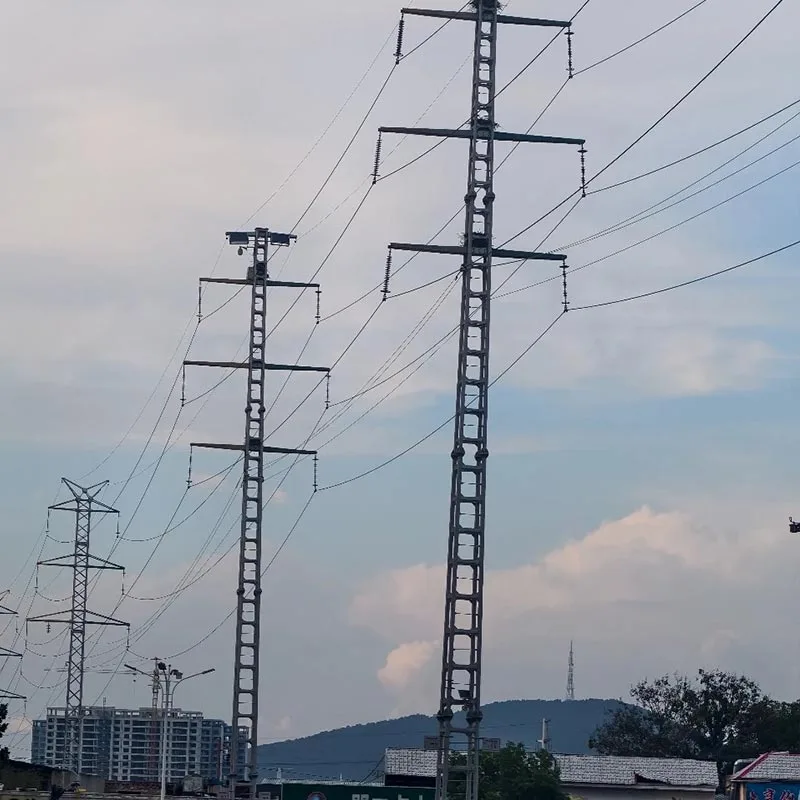

فهم برج إنهاء الكابلات

برج إنهاء الكابلات عبارة عن هيكل متخصص مصمم للتعامل مع نقطة الانتقال حيث يتم إنهاء كابلات الجهد العالي بأمان وتوصيلها بأجزاء أخرى من شبكة الطاقة. تُستخدم هذه الأبراج بشكل شائع في المحطات الفرعية ومحطات الطاقة المتجددة ووصلات الرياح البحرية وأنظمة الكابلات الحضرية تحت الأرض.

في الهندسة الكهربائية الحديثة، تعتبر نقطة النهاية واحدة من أكثر الأقسام حساسية في خط النقل بأكمله. بدون تصميم مناسب، يمكن أن يؤدي ذلك إلى فشل العزل، أو التفريغ الجزئي، أو ارتفاع درجة الحرارة، أو حتى انهيار النظام بشكل كارثي. يضمن برج إنهاء الكابل التحكم في ضغط الجهد وبقاء الاتصال المادي مستقرًا في ظل ظروف الحمل البيئي والكهربائي.

الوظائف الأساسية والدور التشغيلي

يؤدي برج إنهاء الكابل وظائف أساسية متعددة ضمن نظام نقل الطاقة:

• التحكم في إجهاد الجهد:يقوم بتوزيع الضغط الكهربائي بالتساوي لتجنب انهيار العزل.
• الدعم الميكانيكي:يوفر تثبيتًا ثابتًا للكابلات الثقيلة ذات الجهد العالي.
• واجهة الانتقال:يقوم بتوصيل الكابلات تحت الأرض أو البحرية بالأنظمة الهوائية.
• عزل السلامة:إنه يحافظ على مسافة آمنة بين المكونات النشطة والهياكل المؤرضة.
• حماية البيئة:إنه يحمي معدات الإنهاء من الرياح والأمطار والتلوث.

في شبكات الطاقة واسعة النطاق، يمكن أن يؤدي الفشل عند نقطة النهاية إلى انقطاع التيار الكهربائي على مستوى النظام. ولذلك، فإن موثوقية هذا الهيكل تؤثر بشكل مباشر على استقرار الشبكة.

المكونات الرئيسية والهيكل

يتكون برج انتهاء الكابلات النموذجي من عدة أجزاء هندسية، كل منها يخدم وظيفة محددة:

يجب أن يتم تصميم كل مكون بدقة للتعامل مع مستويات الجهد القصوى التي تتراوح من تطبيقات الجهد المتوسط ​​(MV) إلى تطبيقات الجهد العالي الإضافي (EHV).

أنواع أبراج إنهاء الكابلات

تتطلب أنظمة الطاقة المختلفة تكوينات مختلفة لبرج النهاية اعتمادًا على التضاريس وفئة الجهد وبيئة التثبيت.

• الأبراج الانتقالية العلوية:يستخدم لتوصيل الكابلات الأرضية بخطوط النقل العلوية.
• أبراج إنهاء المحطات الفرعية:يتم تركيبها داخل المحطات الفرعية للتوزيع المتحكم فيه.
• هياكل الإنهاء البحرية:مصممة لمزارع الرياح وأنظمة الكابلات البحرية.
• الأبراج الحضرية المدمجة:تستخدم في البنية التحتية الحضرية محدودة المساحة.

تم تحسين كل نوع للحمل الميكانيكي ومسافة العزل الكهربائي والتعرض البيئي.

اعتبارات التصميم والعوامل الهندسية

يتطلب تصميم برج إنهاء الكابلات معرفة هندسية متعددة التخصصات. يجب مراعاة العديد من العوامل الحاسمة:

• مستوى الجهد:يحدد مسافة العزل واختيار المواد.
• الظروف البيئية:حمل الرياح وتغير درجات الحرارة والرطوبة ومستوى التلوث.
• الحمل الميكانيكي:توتر الكابل ومتطلبات الاستقرار الهيكلي.
• المقاومة الزلزالية:مهم في المناطق المعرضة للزلازل.
• الحماية من التآكل:خاصة بالنسبة للبيئات الساحلية أو الصناعية.

غالبًا ما تُستخدم أدوات المحاكاة المتقدمة مثل تحليل العناصر المحدودة (FEA) لضمان الموثوقية الهيكلية قبل التثبيت.

شرح عملية التثبيت

يعد تركيب برج إنهاء الكابلات عملية معقدة متعددة المراحل تتطلب هندسة دقيقة ومراقبة صارمة للسلامة.

1. إعداد الموقع:تسوية الأرض واختبار التربة وبناء الأساسات.
2. تركيب الأساس:تم بناء قاعدة خرسانية مسلحة لتحقيق الاستقرار.
3. تجميع البرج:يتم تجميع المكونات الفولاذية ورفعها باستخدام الرافعات.
4. وضع الكابل:يتم توجيه كابلات الجهد العالي وتحديد موضعها.
5. إعداد الإنهاء:يتم إنهاء نهايات الكابلات بعناية باستخدام أنظمة التحكم في الضغط.
6. الاختبار والتشغيل:يتم إجراء اختبارات العزل والحمل الكهربائي.

يمكن لأي خطأ أثناء التثبيت أن يقلل بشكل كبير من موثوقية النظام، مما يجعل الفنيين المهرة ضروريين لهذه العملية.

التحديات المشتركة ونقاط الألم

على الرغم من التقدم التكنولوجي، لا تزال هناك العديد من التحديات التي تؤثر على مشاريع أبراج إنهاء الكابلات:

• ارتفاع تكاليف التركيب والمواد
• المتطلبات الهندسية المعقدة
• الجداول الزمنية الطويلة للمشروع
• القيود البيئية في المناطق الحضرية
• صعوبة الصيانة في مناطق الجهد العالي

غالبًا ما تتطلب هذه التحديات حلولًا هندسية مخصصة وتخطيطًا دقيقًا للمشروع.

أفضل الممارسات والحلول الهندسية

لتحسين الأداء والموثوقية، يعتمد المهندسون العديد من أفضل الممارسات:

• استخدام تصميمات البرج المعيارية لتسهيل التركيب
• تطبيق العوازل المركبة المتقدمة لتحسين المتانة
• تنفيذ أنظمة المراقبة في الوقت الحقيقي
• إجراء الصيانة التنبؤية باستخدام بيانات الاستشعار
• تحسين أنظمة التأريض للحماية من الأخطاء

تساعد هذه الحلول على تقليل وقت التوقف عن العمل وإطالة العمر التشغيلي.

معايير السلامة والامتثال

يجب أن تتوافق أبراج توصيل الكابلات مع معايير السلامة الكهربائية الدولية الصارمة. وتشمل هذه قواعد تنسيق العزل، ومتطلبات التأريض، ولوائح الحمل الميكانيكي. تعتبر السلامة عاملاً حاسماً لأن أنظمة الجهد العالي تشكل مخاطر جسيمة إذا تم التعامل معها بشكل غير صحيح.

تضمن عمليات التفتيش المنتظمة واختبار العزل الكهربائي وعمليات التدقيق الهيكلي الامتثال ومنع الفشل.

الصيانة وإدارة دورة الحياة

تضمن الصيانة المناسبة الأداء والموثوقية على المدى الطويل. تتضمن استراتيجية الصيانة المنظمة ما يلي:

• الفحوصات البصرية الروتينية
• يتحقق التصوير الحراري من ارتفاع درجة الحرارة
• تنظيف واستبدال العازل
• اختبار مقاومة نظام التأريض
• علاجات الوقاية من التآكل الهيكلي

مع الصيانة المناسبة، يمكن لبرج إنهاء الكابلات أن يعمل بشكل موثوق لعقود من الزمن.

التطبيقات عبر الصناعات

تُستخدم أبراج إنهاء الكابلات على نطاق واسع في قطاعات متعددة:

• شبكات نقل وتوزيع الطاقة
• أنظمة طاقة الرياح والطاقة الشمسية المتجددة
• المنشآت الصناعية للنفط والغاز
• مشاريع البنية التحتية الحضرية
• أنظمة الربط عبر الحدود

إن تنوعها يجعلها عنصرًا أساسيًا في البنية التحتية الحديثة للطاقة.

جدول المقارنة الفنية

الاتجاهات المستقبلية في أنظمة إنهاء الكابلات

يرتبط مستقبل أبراج إنهاء الكابلات ارتباطًا وثيقًا بالتحول الرقمي والتوسع في الطاقة المتجددة. تظهر عدة اتجاهات:

• أنظمة المراقبة الذكية مع أجهزة استشعار إنترنت الأشياء
• نماذج الصيانة التنبؤية القائمة على الذكاء الاصطناعي
• هياكل مركبة خفيفة الوزن متقدمة
• قدرة الجهد العالي لشبكات الجهد العالي للغاية
• التكامل مع مراكز الطاقة المتجددة البحرية

ومن المتوقع أن تؤدي هذه الابتكارات إلى تعزيز كفاءة النظام وموثوقيته بشكل كبير.

الأسئلة المتداولة

1. ما هو الغرض الرئيسي من برج إنهاء الكابلات؟
يقوم بنقل الكابلات ذات الجهد العالي بأمان إلى أنظمة علوية أو محطات فرعية مع الحفاظ على العزل والاستقرار الميكانيكي.

2. أين تُستخدم أبراج إنهاء الكابلات بشكل شائع؟
يتم استخدامها في المحطات الفرعية ومحطات الطاقة المتجددة وأنظمة نقل الطاقة لمسافات طويلة.

3. ما هي مدة بقاء برج إنهاء الكابلات؟
مع الصيانة المناسبة، يمكن أن يستمر لمدة 30-50 سنة حسب الظروف البيئية.

4. ما هي المواد المستخدمة في البناء؟
الفولاذ المجلفن، والعوازل المركبة، وأنظمة التأريض النحاسية، والسبائك عالية الأداء.

5. ما أهمية الصيانة؟
تضمن الصيانة السلامة وتمنع الأعطال وتطيل العمر التشغيلي.

الاستنتاج ومعلومات الاتصال

تلعب أبراج توصيل الكابلات دورًا حيويًا في ضمان استقرار وسلامة وكفاءة أنظمة الطاقة الكهربائية الحديثة. ومع استمرار تطور البنية التحتية العالمية للطاقة، ستظل هذه الهياكل ضرورية لدمج مصادر الطاقة المتجددة، ودعم التوسع الحضري، والحفاظ على موثوقية الشبكة.

للحصول على حلول هندسية عالية الجودة، وتصميمات مخصصة، ودعم تصنيع موثوق به في أنظمة نقل الطاقة،شركة تشينغداو أنبانج لتكنولوجيا الطاقة الجديدة المحدودةتوفر الخبرة المهنية وقدرات الإنتاج المتقدمة المصممة خصيصًا لتلبية احتياجات الصناعة العالمية.

إذا كنت تبحث عن حلول أبراج إنهاء الكابلات المتينة والفعالة،اتصل بنااليوم لمناقشة متطلبات مشروعك والمواصفات الفنية. فريقنا الهندسي على استعداد لدعم تطوير البنية التحتية للطاقة لديك بحلول موثوقة وفعالة من حيث التكلفة.
