برج فولاذي بزاوية خط نقل 330 ك.ف

برج Qingdao Anbang New Energy لخط النقل ذو الزاوية 330 كيلو فولت هو عبارة عن معدات أساسية لنقل الجهد العالي تم تطويرها وتصنيعها بشكل مستقل من قبل الشركة، بناءً على احتياجات بناء الطاقة في الصين والاستفادة من مزايا الإنتاج من مصنعها الخاص.

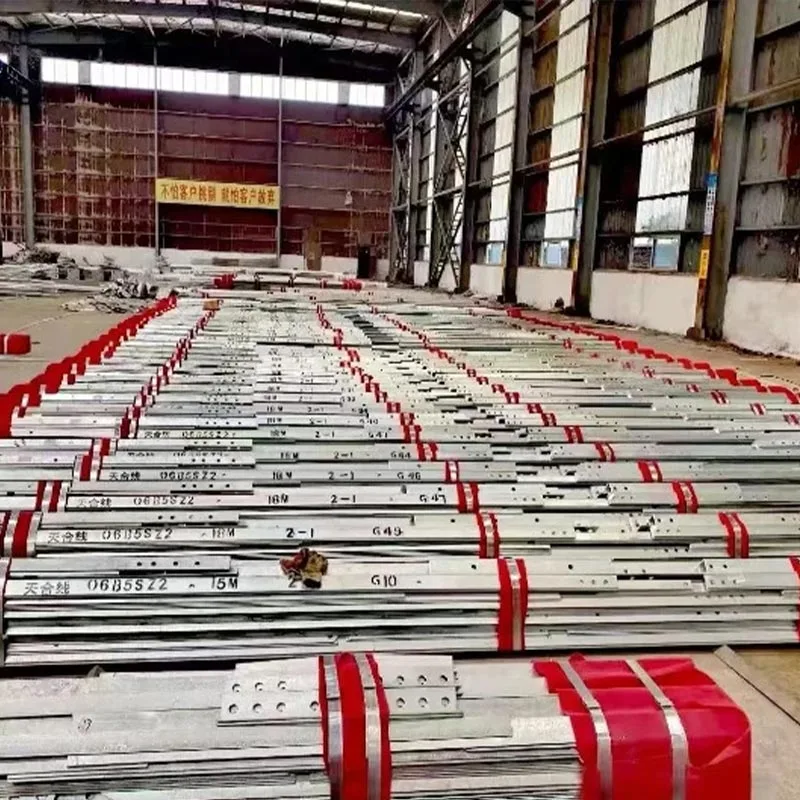

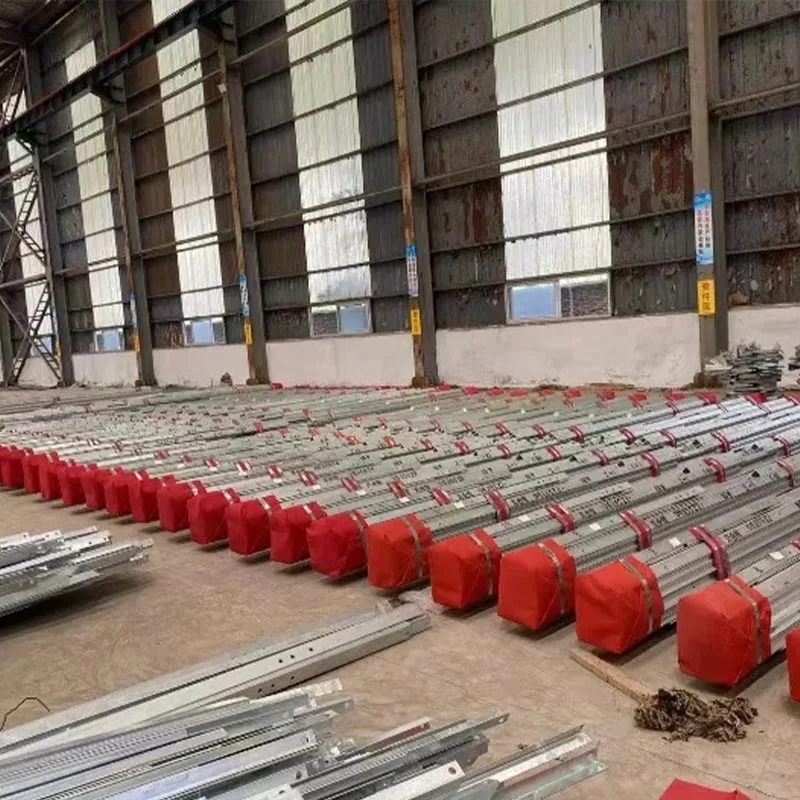

يتكون هذا البرج من زاوية عالية الجودة الفولاذ Q235B، Q345B، وQ420B، تمت معالجته من خلال القطع الدقيق واللحام والجلفنة بالغمس الساخن وغيرها من الإجراءات الصارمة الإجراءات.

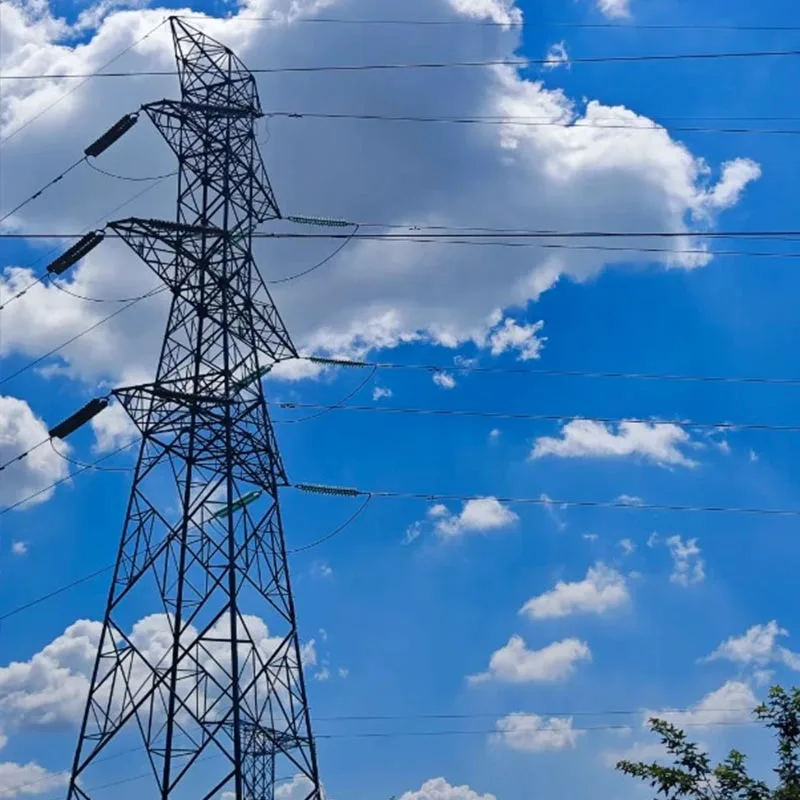

وهو عبارة عن برج شبكي ذاتي الدعم، يحتوي على مكونات تحتوي على مقاطع عرضية فولاذية بزاوية مفردة أو مجمعة، يتميز بهيكل مدمج، وتوزيع واضح للقوة، ونقل حمل شفاف.

باعتبارها المنشأة الأساسية لخط نقل 330 كيلو فولت، فهي تمتلك المزايا بما في ذلك القوة العالية، والاستقرار العالي، ومقاومة الرياح والزلازل، ومقاومة التآكل، وطويلة خدمة الحياة. إنها مناسبة لمختلف التضاريس المعقدة مثل السهول والتلال والجبال والمناطق الساحلية.

يجتمع المتطلبات الأساسية لتركيب الموصل وتعليق العازل لخطوط نقل الجهد العالي 330 كيلو فولت، اتباع صارم لـ "معايير تصميم أبراج خطوط النقل العلوية"، وتوفير خدمة آمنة وموثوقة، حل شامل اقتصادي وفعال للوطنية و شبكات الطاقة الدولية ومشاريع النقل الإقليمية، ودعم موارد الطاقة الفعالة عبر الإقليمية انتقال.

مواصفات المعلمة

توصيات اختيار النموذج

برج 30-40 م (النوع الجاف) السيناريوهات المطبقة

مناطق السهول، خطوط نقل الضواحي 330 كيلو فولت، خطوط فرعية صادرة، أقسام نقل تقليدية ذات خط أفقي تمتد من 200-250 م.

الأسباب الموصى بها: هيكل مدمج، مساحة صغيرة، تكلفة اقتصادية، ضغط واضح التوزيع والتركيب المريح، لا حاجة لمعدات البناء الكبيرة، ومناسبة للمناطق المعتدلة الكثافة السكانية والتضاريس المسطحة. إنه النموذج المفضل للأقسام التقليدية لنقل 330 كيلو فولت خطوط، مع استخدام معقول للصلب وأداء التكلفة المتميز.

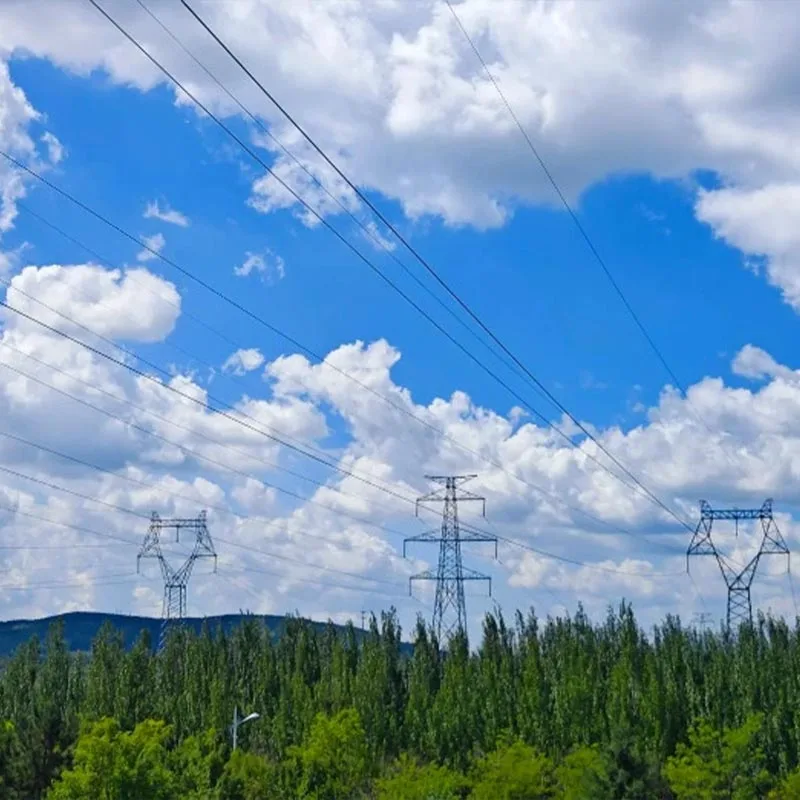

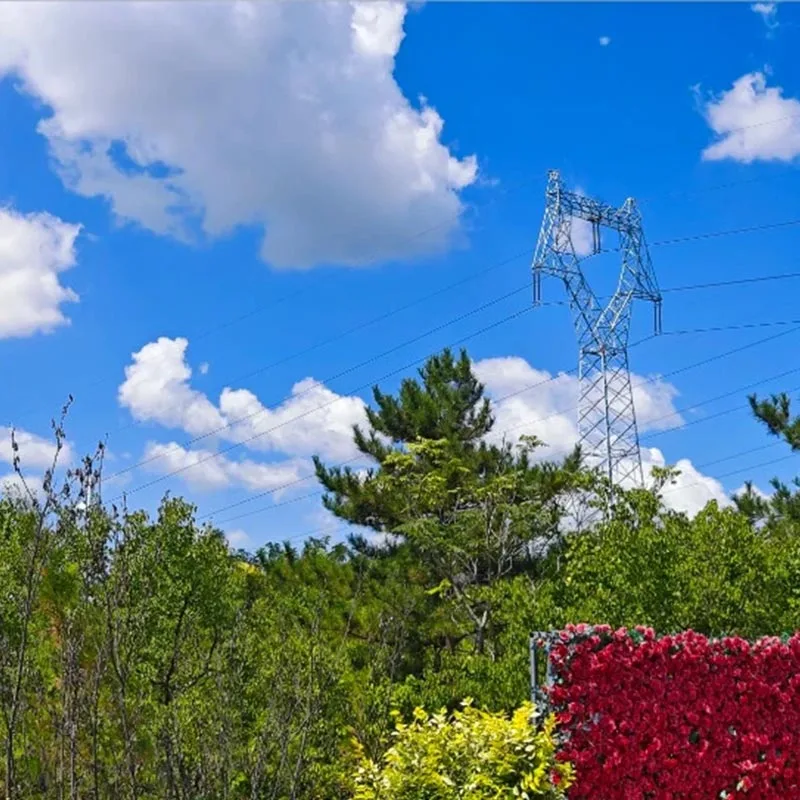

برج 40-50 م (نوع الكوب) السيناريوهات القابلة للتطبيق

المناطق الجبلية، خطوط نقل متوسطة المدى (امتداد أفقي 250-300 م)، أقسام ذات قيود عرض ممر قليلة، مع الأخذ في الاعتبار متطلبات منع تداخل إشارة الحساب.

الأسباب الموصى بها: يتم ترتيب الموصلات في تخطيط أفقي ثلاثي الطور، مع التأكيد بشكل معقول، صلابة عالية، تضمن بشكل فعال خلوصًا آمنًا للأسلاك الأرضية بخط 330 كيلو فولت، ومقاومة قوية للرياح، ومناسبة لـ التضاريس والمشاريع المتموجة بشكل معتدل تتطلب عرض ممر خط نقل متحكم فيه، وسهل التركيب صيانة.

برج بطول 50-70 مترًا (النوع المدخل/المعزز) السيناريوهات القابلة للتطبيق

المناطق الجبلية، المناطق النائية، المناطق الساحلية شديدة الرياح، خطوط النقل طويلة المدى (الامتداد الأفقي 300-400 م)، وأقسام خاصة تعبر الخطوط الموجودة.

الأسباب الموصى بها: يستخدم الربط الصلب بزاوية معززة، قوة عالية، ثبات قوي، يمكن تحمل الرياح القوية والثلوج الكثيفة ورذاذ الملح وغيرها من الظروف الجوية القاسية؛ الإجهاد الأساس معقول، مناسبة للتركيب في التضاريس المعقدة، ومعالجة مشكلات تحمل الأحمال ومقاومة الكوارث بشكل فعال خطوط 330 ك.ف في الجبال والمناطق الساحلية. يمكن استخدام بعض النماذج كأبراج عبور.

الأبراج المخصصة السيناريوهات القابلة للتطبيق

تضاريس خاصة (الجزر، المنحدرات الشديدة، المستنقعات)، الأحمال الخاصة (تكامل المعدات المتعددة، المعابر واسعة النطاق)، الطقس الخاص الظروف (مناطق الجليد الثقيل، مناطق الأعاصير القوية)، ومتطلبات المظهر الخاص (تكامل المناظر الطبيعية). لمشروعات خطوط النقل جهد 330 ك.ف.

الأسباب الموصى بها: يمكن لمصنع Qingdao Anbang New Energy تخصيص خط نقل 330 كيلو فولت زاوية ارتفاع البرج الفولاذي، والشكل الهيكلي، والمواد، ومعايير مقاومة التآكل، والقدرة على التحمل وفقًا لرسومات المشروع وتقارير مسح التضاريس وبيانات الأرصاد الجوية المقدمة من قبل العميل توجيه التصميم والإنتاج والتركيب الفردي في خدمة الشباك الواحد، لتلبية مختلف المشاريع الخاصة المتطلبات.

حالات حقيقية

مشروع برج فولاذي بزاوية خط نقل 330 كيلو فولت في ممر قانسو هيكسي

نظرة عامة على المشروع: توريد 12 مجموعة من أبراج البوابة بطول 50 مترًا لـ Gansu Hexi مشروع خط نقل 330 كيلو فولت، يتكيف مع الظروف المناخية القاحلة والرياح والجليدية المحلية، مع خط أفقي مسافة الخليج 300 متر. نوع الموصل: 2×LGJ400/35، نوع السلك الأرضي: JLB20A-120.

تأثير التنفيذ: تستخدم الأبراج زاوية فولاذية عالية الجودة Q345B ومعززة عمليات مقاومة للتآكل، تتحمل بنجاح الرياح المحلية التي تبلغ سرعتها 29 م/ث وأحمال الجليد بقطر 10 مم. كان وقت التثبيت تم تخفيضها بنسبة 25%، وعملت الأبراج خالية من الأخطاء حتى الآن، مما خفف بشكل فعال من ازدحام ممرات الخطوط المحلية، ضمان استقرار نقل الطاقة الإقليمية، وتلقي الثناء العالي من شبكة الدولة للطاقة الكهربائية في قانسو الشركة.

مشروع برج الصلب بزاوية الخط الصادر لمحطة شاندونغ تشينغداو 330 كيلو فولت

نظرة عامة على المشروع: تم توفير 8 مجموعات من الأبراج العملاقة بطول 35 متراً للخرج مشروع خط محطة فرعية بقدرة 330 كيلو فولت في مدينة تشينغداو، يربط المحطة الفرعية بالخط الرئيسي. تتكيف مع تضاريس الضواحي مع مساحة محدودة من الأرض وبيئة محيطة متكاملة.

تأثير التنفيذ: المنتج لديه هيكل مدمج وتركيب مريح، ويتحكم بشكل صارم في الأرض الاحتلال. تتوافق القدرة الرأسية والتحمل مع معايير التصميم، مما يتناسب تمامًا مع احتياجات ناقل الحركة في النهاية الصادرة للمحطة الفرعية، مما يضمن بشكل فعال إنتاجًا مستقرًا للطاقة ذات الجهد العالي 330 كيلو فولت، ويدعم ترقية شبكة الطاقة الإقليمية في تشينغداو، واجتياز القبول من قبل شبكة الدولة.

مشروع إعادة بناء خط النقل Shaanxi Weinan 330kV لبرج الصلب ذو الزاوية

نظرة عامة على المشروع: المشاركة في مشروع الترقية وتحسين الارتفاع لأبراج خط Luoling بقدرة 330 كيلو فولت في وينان، شنشي، تقوم بتوريد 9 مجموعات من الأبراج الفولاذية بزاوية خط نقل 330 كيلو فولت بطول 40 مترًا (بما في ذلك 4 أبراج سلالة)، استبدال الأعمدة المزدوجة الأسمنتية القديمة، وحل مشكلات عدم كفاية مسافة الأمان وضعف المقاومة الطبيعية كوارث في الخطوط الحالية.

تأثير التنفيذ:بفضل القوة العالية والاستقرار، كانوا كذلك تم تركيبه بنجاح أثناء الطقس الممطر المستمر، مما يظهر قدرة متميزة على تحمل الأمطار الغزيرة و رياح قوية. بعد إعادة الإعمار، تحسن الاستقرار التشغيلي للخط بشكل كبير، مما منع بشكل فعال انقطاع التيار الكهربائي على نطاق واسع، مما يوفر دعمًا موثوقًا لإمدادات الطاقة إلى محطة تحويل Lingbao في خنان منطقة وينان، واستكمال مهمة إعادة الإعمار المكثفة التي استمرت 10 أيام بنجاح.
