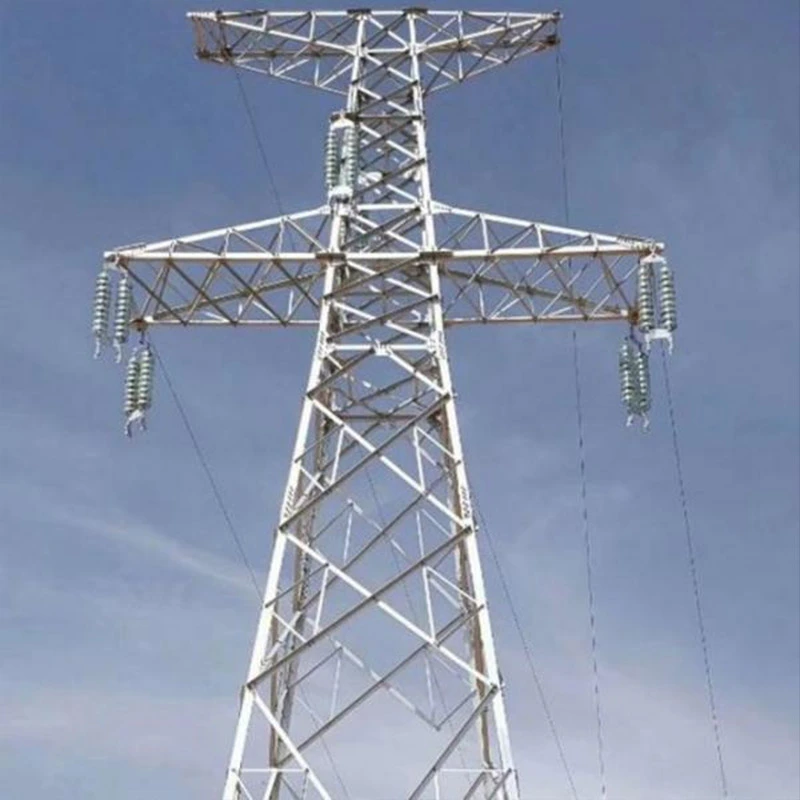

برج فولاذي شبكي 500 كيلو فولت لخط الكهرباء

بالنسبة للقدرة الإنتاجية، يقدم مصنعنا إنتاجًا سنويًا يصل إلى 50000 طن، مما يدعم طلبات الدفعات الكبيرة و تطوير رسم مخصص للمشاريع العالمية تغطي عملية الإنتاج الكاملة فحص المواد الخام باستخدام الحاسب الآلي القطع واللحام الدقيق والحفر والتجميع المسبق والجلفنة وإعادة فحص الأبعاد النهائية قبل الشحن.

يتم تنفيذ ضمان الجودة الصارم من خلال كل إجراء: أخذ عينات المواد الواردة، ومراقبة العملية المتوسطة ويتم تنفيذ فحص المنتج الكامل للمنتج النهائي. بيانات الاختبار الرسمية بما في ذلك الحاملة الميكانيكية تتوفر التقارير وسجلات سمك الجلفنة، مع توفير تقارير اختبار SGS وTÜV عند الطلب. نحن حاصل على شهادات ISO 9001 وCE-EN 1090-1 وEN 10025 لتلبية متطلبات السوق الأوروبية.

تغطي حالات المشروع المثبتة العديد من مشاريع نقل الجهد الكهربائي العالي (EHV) في الخارج. تم نشر أبراجنا على نطاق واسع في برامج ربط الشبكات ونقل الطاقة المتجددة عبر الحدود، والحصول على ردود فعل إيجابية من مشغلي شبكات الطاقة من أجل تشغيل ميداني مستقر على المدى الطويل.

سيناريوهات تطبيق برج فولاذي شبكي بقدرة 500 كيلو فولت لخط الكهرباء

يعد البرج الفولاذي الشبكي بقدرة 500 كيلو فولت بمثابة بنية تحتية رئيسية لنقل الجهد العالي للغاية، ويتم تطبيقه على نطاق واسع في المسافات الطويلة سيناريوهات تسليم الطاقة بكميات كبيرة.

تم اعتماده لخطوط نقل الطاقة الرئيسية التي تربط الطاقة الحرارية والمائية وطاقة الرياح والطاقة الشمسية المتجددة على نطاق واسع قواعد طاقة الطاقة إلى شبكات الطاقة المركزية الإقليمية، ونقل الكهرباء الضخمة من المناطق الغنية بالطاقة إلى المناطق الحضرية والصناعية كثيفة التحميل.

وهي تناسب ظروف التضاريس المتنوعة، بما في ذلك السهول المسطحة والمناطق الجبلية الجبلية ومقاطع عبور الأنهار المناطق الساحلية المعرضة للرياح. تغطي أنواع الأبراج المتعددة المماس والتوتر والزاوية والمحطة الطرفية وعبور النهر أبراج لوظائف الخط المختلفة.

وهو يخدم مشاريع ربط الشبكات الوطنية بين الأقاليم، وبرامج نقل الطاقة عبر الحدود أيضًا كطاقة جديدة تدعم الخطوط الصادرة لمزارع الرياح ومحطات الطاقة الشمسية. بالإضافة إلى العمود الفقري النفقات العامة دوائر النقل، ينطبق أيضًا على قطاعات المدخل والمخرج الصادرة من المحطات الفرعية، مما يتكيف مع العمل القاسي ظروف مثل طبقة الجليد الكثيفة والرياح القوية والرطوبة العالية لتشغيل الشبكة بشكل موثوق على مدار العام.

إرشادات الصيانة الروتينية القياسية لبرج فولاذي شبكي بقدرة 500 كيلو فولت لخط الكهرباء

تعد الصيانة الروتينية المنتظمة أمرًا بالغ الأهمية لضمان التشغيل الآمن على المدى الطويل لبرج فولاذي شبكي بقدرة 500 كيلو فولت وتجنبه الفشل الهيكلي الناجم عن التآكل أو التركيبات السائبة أو الأضرار الخارجية.

التفتيش البصري والهيكلي

قم بإجراء دورية بصرية أرضية ربع سنوية وفحص التسلق عن قرب سنويًا. التحقق من الأعضاء الرئيسيين والمساعدين للتشوه والانحناء والتشقق والترباس المفقود أو المفكك. تحقق من وصول جميع مسامير التوصيل إلى عزم الدوران المحدد القيمة؛ أعد ربط المثبتات السائبة واستبدل البراغي والحشيات التالفة على الفور.

صيانة مضادة للتآكل

فحص السطح المجلفن بالغمس الساخن بحثًا عن التقشير وبقع الصدأ والتآكل. معالجة منطقة التآكل المحلية بمضادات الصدأ طلاء؛ مطلوب إعادة الجلفنة للمكونات شديدة التآكل. التركيز على قاعدة البرج والعقد المشتركة والساحلية أقسام عالية الرطوبة مع ارتفاع خطر التآكل.

فحص الملحقات والأساس

افحص أجهزة التأريض بحثًا عن أي كسر أو ضعف في الاتصال، واختبر مقاومة التأريض بانتظام. فحص البرج الأساس للتسوية، والشقوق، وتراكم المياه وتآكل التربة المحيطة بها؛ تعزيز الأساس إذا يحدث النزوح. تحقق من الأجزاء المرفقة بما في ذلك لوحات التحذير وأجهزة منع التسلق وعلامات وضع العلامات اكتمال.

فحص ما بعد الطقس الشديد

قم بإجراء صيانة خاصة بعد الرياح القوية أو الجليد الكثيف أو العواصف الرعدية أو الفيضانات. إعطاء الأولوية للتحقق الهيكلي التشوه واستقرار الأساس وتلف الطبقة المجلفنة. احتفظ بسجلات الصيانة الكاملة وأرسلها تقارير التفتيش للتتبع.

الاختلافات والأهمية: برج شبكي مزدوج الدائرة 220 كيلو فولت مقابل برج فولاذي شبكي 500 كيلو فولت

الاختلافات الرئيسية

الجهد وقدرة الإرسال

يحمل البرج الشبكي مزدوج الدائرة بقدرة 220 كيلو فولت دائرتين للطاقة على برج واحد، وذلك بشكل أساسي للطاقة الثانوية الإقليمية شبكة نقل ذات قدرة نقل طاقة متوسطة. ينتمي البرج الفولاذي الشبكي بقدرة 500 كيلو فولت إلى الجهد العالي جدًا مستوى توصيل الطاقة الكبيرة لمسافات طويلة، ويتميز بقدرة أعلى بكثير على نقل الطاقة.

الهيكل والمتطلبات الميكانيكية

يحتوي برج الدائرة المزدوجة 220 كيلو فولت على إطار مدمج نسبيًا وأجزاء فولاذية ذات مقطع عرضي أصغر وارتفاع معتدل. يستهدف تصميم الحمولة حمولة متوسطة من الرياح والجليد. يستخدم البرج بقدرة 500 كيلوفولت الفولاذ الثقيل من سلسلة Q355، وعضو أكبر المقاطع العرضية وارتفاع البرج الأكبر وتباعد الموصلات الأوسع لتلبية خلوص العزل عالي الجهد، مقاومة أقوى الرياح والجليد والأحمال الزلزالية.

المواد وشهادة خط الأساس

كلاهما يعتمد المعالجة المضادة للتآكل بالجلفنة بالغمس الساخن. ومع ذلك، فإن أبراج 500 كيلوفولت تتبع المعايير الأكثر صرامة EN 1090-1، EN 10025 معايير مع متطلبات اختبار SGS/TÜV أكثر صرامة فيما يتعلق بالأداء الميكانيكي وسمك الجلفنة.

سيناريوهات التطبيق

تخدم أبراج الدائرة المزدوجة بقدرة 220 كيلوفولت إمدادات الطاقة في المناطق الحضرية والضواحي، وخطوط الطاقة الصادرة من محطات طاقة الرياح والطاقة الشمسية المحلية و روابط الشبكة بين المحافظات. يتم تطبيق أبراج 500 كيلو فولت لشبكات النقل الرئيسية الوطنية والطاقة عبر المناطق نقل وقنوات إخراج قاعدة الطاقة الجديدة واسعة النطاق.

أهمية

تعمل الأبراج ذات الدائرة المزدوجة بقدرة 220 كيلوفولت على تحسين كفاءة استخدام الأراضي من خلال استيعاب دائرتين، مما يسهل الطاقة الإقليمية ضغط التوزيع. تحقق الأبراج الشبكية بقدرة 500 كيلوفولت نقلًا كبيرًا للكهرباء لمسافات طويلة، تحقيق التوازن في تخصيص موارد الطاقة. إن مطابقة نوع البرج المناسب يتجنب مخاطر العزل أو الحمل الزائد الهيكلي، تأمين الاستقرار العام للشبكة.

الأسئلة الشائعة لبرج فولاذي شبكي 500 كيلو فولت

Q1: ما هي المواد الفولاذية الرئيسية التي تستخدمها لبرج فولاذي شبكي 500 كيلو فولت؟

ج: نحن نعتمد الفولاذ الهيكلي عالي القوة Q355B المتوافق مع معيار EN 10025. تمر جميع المكونات بالغمس الساخن معالجة جلفنة مضادة للتآكل، ومناسبة للبيئات الساحلية والجليدية والرياح العاتية.

Q2: هل تدعم التصميم المخصص وفقًا لرسومات العميل؟

ج: نعم. يمكن لفريقنا الفني مراجعة ومعالجة الرسومات الفنية المقدمة من العملاء. نحن نؤيد الارتفاع المخصص، نوع البرج (المماس، التوتر، الزاوية، برج العبور)، معلمات حمل الرياح والجليد لمتطلبات المشروع المختلفة. التجميع المسبق الكامل متاح قبل الشحن.

س 3: ما هي الشهادات وتقارير الاختبار التي يمكنك تقديمها؟

ج: نحن حاصلون على شهادة إدارة الجودة ISO 9001 وشهادة EN 1090-1 CE. تقارير اختبار الطرف الثالث SGS / TÜV يمكن توفير تغطية اختبار الحمل الميكانيكي وسمك الجلفنة والتركيب الكيميائي للمادة عند الطلب.

س 4: ما هي طاقتك الإنتاجية والمهلة الزمنية النموذجية؟

ج: تصل الطاقة الإنتاجية السنوية إلى أكثر من 50000 طن لمنتجات الأبراج الفولاذية. عادة المهلة هي 30-45 العمل أيام، تخضع لكمية الطلب وتأكيد الرسم.

س 5: هل يمكن لبرجك 500 كيلو فولت التكيف مع التضاريس والظروف الجوية المختلفة؟

ج: نعم. تم تصميم أبراجنا لتناسب السهول والجبال وعبور الأنهار والمناطق الساحلية. نحن تخصيص التصميم ضد الجليد الثقيل والرياح القوية والظروف الزلزالية لتلبية معايير الشبكة المحلية.

س 6: ماذا عن خدمات ما بعد البيع والدعم الفني؟

ج: نحن نقدم استشارات الرسم وتتبع التقدم في الإنتاج وتوجيهات التحميل والصيانة الروتينية القياسية المبادئ التوجيهية. يساعد فريقنا في حل أسئلة التثبيت في الموقع.

س 7: ما هو مصطلح التجارة الخاص بك؟ هل يمكنك التوصيل إلى الموانئ الأوروبية؟

ج: FOB وCIF وCFR مقبولة. لدينا تجربة غنية في التصدير إلى هامبورغ والموانئ الأوروبية الأخرى، مسؤول عن التعبئة المناسبة للحاويات ومستندات الشحن الكاملة.

س8: كيف يمكنك ضمان جودة المنتج أثناء التصنيع؟

ج: فحص صارم متعدد الخطوات: فحص المواد الخام الواردة، ومراقبة البعد أثناء العملية واللحام، فحص القطعة النهائية وفحص ما قبل التجميع. سيتم استبدال الأجزاء المعيبة قبل التسليم.
