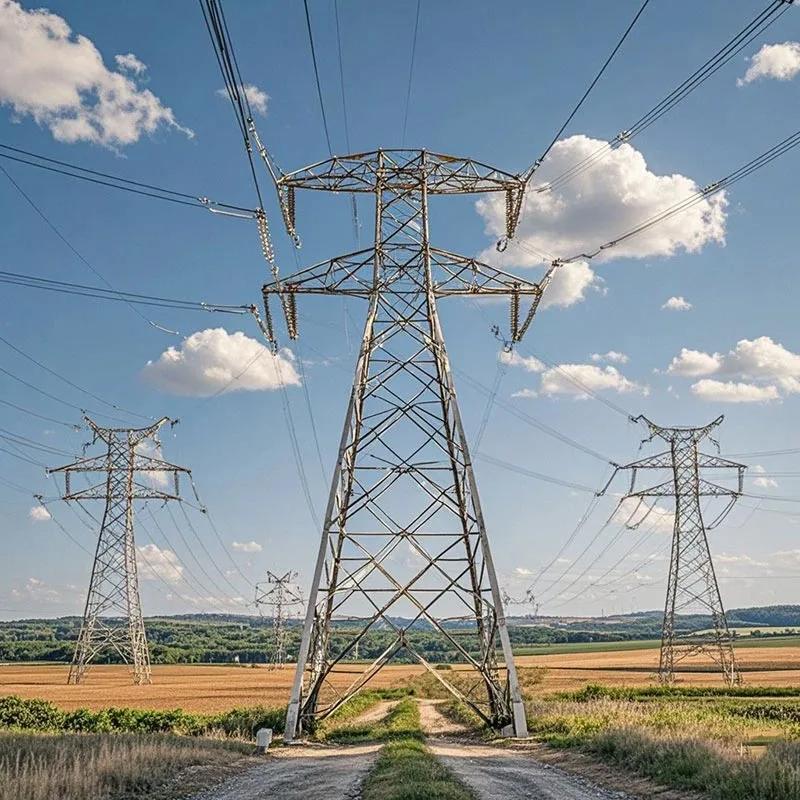

برج نقل الطاقة ذو الزاوية الفولاذية المجلفنة
أبراج نقل الطاقة الفولاذية ذات الزاوية المجلفنة المصنعة من قبل مصنع Qingdao Anbang هي هياكل فولاذية من النوع الشبكي تستخدم على نطاق واسع لدعم خطوط الطاقة العلوية في الشبكات الكهربائية. تم تصنيع هذه الأبراج من مقاطع فولاذية زاوية مدرفلة على الساخن ومحمية بالجلفنة بالغمس الساخن، وتوفر قوة ميكانيكية عالية، ومقاومة ممتازة للتآكل، وعمر خدمة طويل (عادةً 40-50 عامًا). يعمل تصميمها الشبكي المفتوح على تقليل حمل الرياح مع زيادة الكفاءة الهيكلية إلى الحد الأقصى، مما يجعلها مناسبة لمستويات الجهد المختلفة (10 كيلو فولت إلى أكثر من 800 كيلو فولت) وظروف التضاريس.
لم يكن الطلب العالمي على البنية التحتية للطاقة الموثوقة والفعالة والمستدامة أكثر وضوحا من أي وقت مضى. في قلب هذه البنية التحتية يكمن في برج نقل الطاقة، وهو عنصر حاسم يحدد الكفاءة، السلامة وطول عمر الشبكات الكهربائية. من بين الحلول الهيكلية المختلفة المتاحة، الفولاذ المجلفن ذو الزوايا برزت أبراج نقل الطاقة كمعيار صناعي للجهد العالي والجهد العالي جدًا (UHV) شبكات النقل في جميع أنحاء العالم.
تحدد هذه المقدمة السياق الفني والاقتصادي للفولاذ الزاوي الأبراج، مما يبرر اعتمادها على نطاق واسع. ويبدأ بتحديد التحديات التي تواجهها مرافق الطاقة، مثل الحاجة إلى نقل الطاقة عبر مسافات شاسعة مع تحمل العناصر البيئية القاسية.
ثم تستمر الورقة لتحديد نطاق الدراسة، الذي يركز على المزايا الأساسية، ودقة التصنيع، والتطبيق في العالم الحقيقي من هذه الأبراج.
من خلال التركيز على تصميمها المعياري، وفعالية التكلفة، والطلاء الواقي القوي، يتم تحديد هذا القسم المسرح لاستكشاف تفصيلي لكيفية تلبية الأبراج الفولاذية ذات الزوايا المجلفنة للمتطلبات الحديثة للطاقة نقل الطاقة، مما يجعلها أصلاً لا غنى عنه لأمن الطاقة ومرونة الشبكة.
ميزة المنتج
1. مقاومة التآكل وعمر الخدمة الطويل
تخضع جميع المكونات لمعالجة الجلفنة بالغمس الساخن، مما يشكل طبقة زنك كثيفة (سمك ≥85μm) على السطح. يعمل هذا الطلاء على عزل الفولاذ بشكل فعال عن الهواء والرطوبة والوسائط المسببة للتآكل، مما يمنع الصدأ والتآكل.
الخدمة يمكن أن يصل العمر الافتراضي إلى 30-50 عامًا، مما يقلل بشكل كبير من تكرار الصيانة اللاحقة ويطيل دورة الخدمة برج.
2. أداء عالي التكلفة
بالمقارنة مع الأعمدة الفولاذية الصلبة، فإن التصميم الشبكي يستخدم مواد فولاذية أقل، مما يقلل من تكاليف المواد الخام. في وفي الوقت نفسه، يتم توحيد الأجزاء، مما يبسط عملية التصنيع ويقلل الإنتاج تكاليف النقل.
كما أن تصميم التوصيلات المثبتة بمسامير يقلل أيضًا من تكاليف التركيب في الموقع، مما يحقق أداءً عاليًا وانخفاض الاستثمار، ومناسبة للترويج والتطبيق على نطاق واسع.
3. براعة قوية والتخصيص
يمكن تصميمها وتخصيصها بمرونة وفقًا لمستويات الجهد المختلفة (35 كيلو فولت - 1000 كيلو فولت)، والتضاريس (السهول، الجبال والمناطق الساحلية) ومتطلبات التحميل.
ويمكن تحويلها إلى أبراج تعليق، وأبراج التوتر، أبراج النقل وأبراج العبور الخاصة، تتكيف بشكل كامل مع سيناريوهات نقل الطاقة المختلفة والاجتماعات الاحتياجات المتنوعة للمشاريع المختلفة.
4. سهولة الصيانة والتركيب المريح
يحل وضع التوصيل المثبت بمسامير محل اللحام، وهو مناسب للتجميع والتفكيك في الموقع. يوميا يمكن إجراء الفحص واستبدال الأجزاء بسرعة دون الحاجة إلى معدات واسعة النطاق، مما يقلل من الحاجة إلى الصيانة الصعوبة وتكاليف العمالة.
تضمن الأجزاء القياسية أيضًا سهولة الصيانة والاستبدال لاحقًا، تحسين كفاءة التشغيل والصيانة.
المعلمة
| فئة المعلمة | غرض | المواصفات/التفاصيل |
| معلمات المواد | درجة الصلب | Q235، Q345، Q355، Q420 (زاوية الفولاذ الهيكلي عالية القوة) |
| الجلفنة | الجلفنة بالغمس الساخن، سمك طلاء الزنك ≥85μm | |
| سمك الصلب | 4 مم - 16 مم (قابل للتخصيص وفقًا لمتطلبات الحمل) | |
| المعلمات الهيكلية | ارتفاع البرج | 15م-60م (قياسي)، حتى 200م+ (أبراج العبور الخاصة) |
| طول الذراع المتقاطع | 5m-25m (قابل للتخصيص على أساس الجهد وتباعد الموصل) | |
| قسم جسم البرج | هيكل شعرية الثلاثي / الرباعي الزوايا | |
| وضع الاتصال | وصلة مسمار عالية القوة (M16-M30، درجة 8.8/10.9) | |
| معلمات الأداء | نطاق الجهد | 35 كيلو فولت، 110 كيلو فولت، 220 كيلو فولت، 500 كيلو فولت، حتى 1000 كيلو فولت (UHV) |
| مقاومة الرياح | 0.35-0.75 كيلو نيوتن/م² (قابل للتخصيص لمناطق الرياح الشديدة) | |
| المقاومة الزلزالية | كثافة تصل إلى الدرجة 8 | |
| مقاومة طلاء الجليد | 5 مم - 20 مم (حسب المناخ الإقليمي) | |
| خدمة الحياة | 30-50 سنة (تحت الصيانة العادية) | |
| معايير التصميم والتصنيع | معايير التصميم | GB/T 2694 (الصين)، ANSI/TIA-222 (الولايات المتحدة)، EN 1993 (الاتحاد الأوروبي) |
| معايير التصنيع | GB/T 13912 (الجلفنة بالغمس الساخن)، GB/T 706 (الفولاذ الزاوي) |
حالة المشروع
الدراسة 1: مشروع نقل شانبي-آنهوي UHVDC ± 800 كيلو فولت (الصين)
باعتباره مشروعًا رئيسيًا لشبكة الطاقة الأساسية ذات الجهد الفائق (UHV) في الصين، يعد هذا المشروع حاسمًا لتحسين موارد الطاقة الإقليمية تخصيص وضمان إمدادات الطاقة آمنة وموثوقة.
اعتمد المشروع نقل الطاقة الفولاذية ذات الزاوية المجلفنة الأبراج التي تم توفيرها من قبل شركة Anhui Hongyuan (التابعة لمجموعة Shandong Electric Engineering & Equipment Group)، بإجمالي 103 أبراج أبراج ويبلغ وزنها الإجمالي 7.084 طن.
كانت الأبراج مصنوعة من الفولاذ ذو الزاوية العالية القوة Q355، مع الغمس الساخن معالجة الجلفنة (سمك طلاء الزنك ≥85μm) لضمان مقاومة التآكل في البيئات الخارجية المعقدة.
بفضل التصميم الموحد والوصلات الملولبة، تم تسليم الأبراج قبل 5 أشهر من الموعد المحدد المورد الأول الذي أكمل التسليم الكامل للأبراج الفولاذية ذات الزوايا في الخط بأكمله، وجودة المنتج و تم الاعتراف بكفاءة البناء بشكل كبير من قبل المالك.
العملاء الشركاء والشهادات
الفلبين: شركة الشبكة الوطنية الفلبينية (NGCP)
المشاريع: خطوط نقل 230 كيلو فولت، 500 كيلو فولت (على سبيل المثال، هيرموسا-سان خوسيه 500 كيلو فولت)
المشتريات: عمليات تدقيق صارمة للجودة، تتطلب الامتثال لمعايير ASTM/AS/NZS
تايلاند: هيئة توليد الكهرباء في تايلاند (EGAT)
المشاريع: 230 كيلوفولت، 500 كيلوفولت (على سبيل المثال، خط تونغسونغ-سونغخلا 500 كيلوفولت)
التأهيل المسبق: فحص المصنع الإلزامي واختبار النوع.
ماليزيا: تيناغا ناسيونال بيرهاد (TNB)
المعايير: MS (المعايير الماليزية)، IEC، الجلفنة ISO 1461
التركيز: توسيع الشبكة بقدرة 275 كيلو فولت، و500 كيلو فولت، والتكامل المتجدد
فيتنام: الشركة الوطنية لنقل الطاقة (EVNNPT)
المشاريع: 500 كيلوفولت (على سبيل المثال، محطة الطاقة الحرارية Nam Dinh 1 إلى Thanh Hoa)
فيتنام: الشركة الوطنية لنقل الطاقة (EVNNPT)
المشاريع: 500 كيلوفولت (على سبيل المثال، محطة الطاقة الحرارية Nam Dinh 1 إلى Thanh Hoa)
الحجم: طلبات كبيرة الحجم (أكثر من 10,000 طن لكل مشروع)
التعليمات
س: ما هي المواد المستخدمة لأبراج نقل الطاقة ذات الزاوية الفولاذية المجلفنة؟
ج: عادة زاوية فولاذية عالية القوة مثل Q355 / Q345B / Q235B (المعيار الصيني)، أو ما يعادل ASTM A572 Grade 50، إن S355JR. يتم توفير شهادات المواد (MTC) مع كل دفعة.
س: ما هي مستويات الجهد التي يمكن أن تدعمها أبراجك؟
ج: نحن توريد سلسلة كاملة: 10kV، 35kV، 66kV، 110kV، 132kV، 220kV، 230kV، 330kV، 400kV، 500kV، 765kV
يدعم أيضًا أبراج نقل التيار المستمر وأبراج البرق وهياكل المحطات الفرعية.
س: هل يمكنك الإنتاج وفقًا لرسومات العملاء؟
ج: نعم. نحن نقبل الرسومات المصممة للعملاء (PDF / CAD / DXF). كما نقوم بتوفير التصميم الأمثل والهيكلية الحساب، وتحليل الإجهاد إذا لزم الأمر.
س: ما هي المعالجة السطحية التي تستخدمها؟
ج: الجلفنة بالغمس الساخن (HDG) وفقًا للمواصفة ISO 1461، GB/T 13912، ASTM A123/A153.
س: ما هي مدة الخدمة؟
ج: في ظل البيئة الجوية العادية، 30-50 سنة. في المناطق شديدة التآكل، يمكن أن يصل إلى 20-30 سنة مع الاستخدام المناسب تصميم.
س: ما هي الشهادات التي لديك؟
● نظام إدارة الجودة ISO 9001
● ISO 14001 الإدارة البيئية
● ISO 45001 الصحة والسلامة المهنية
● CE (EN 1090 للهياكل الفولاذية)
● شهادة اللحام AWS/CWB
● تقارير الطرف الثالث: SGS، BV، Intertek
