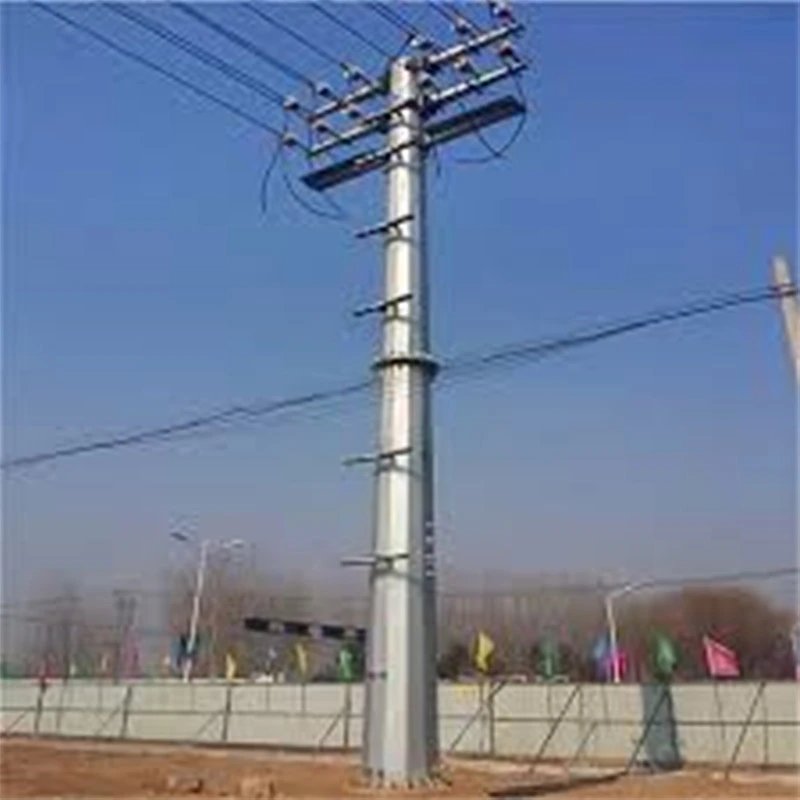

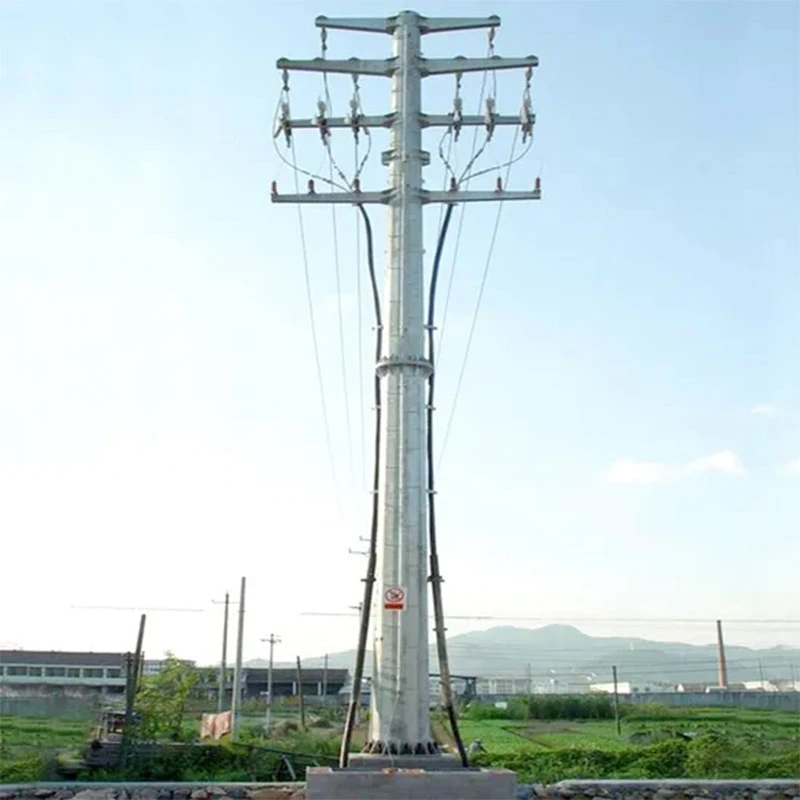

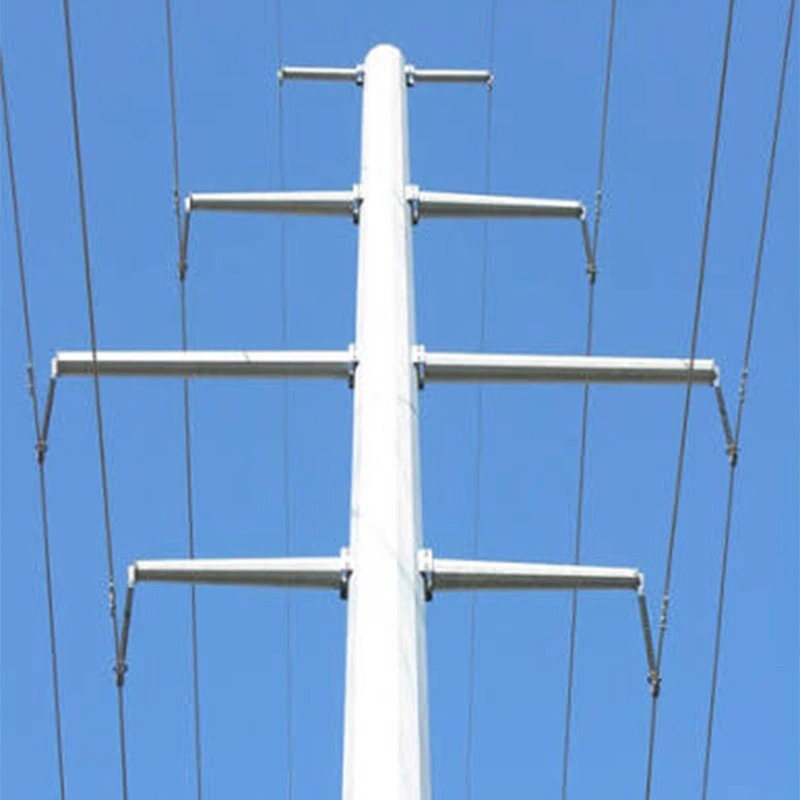

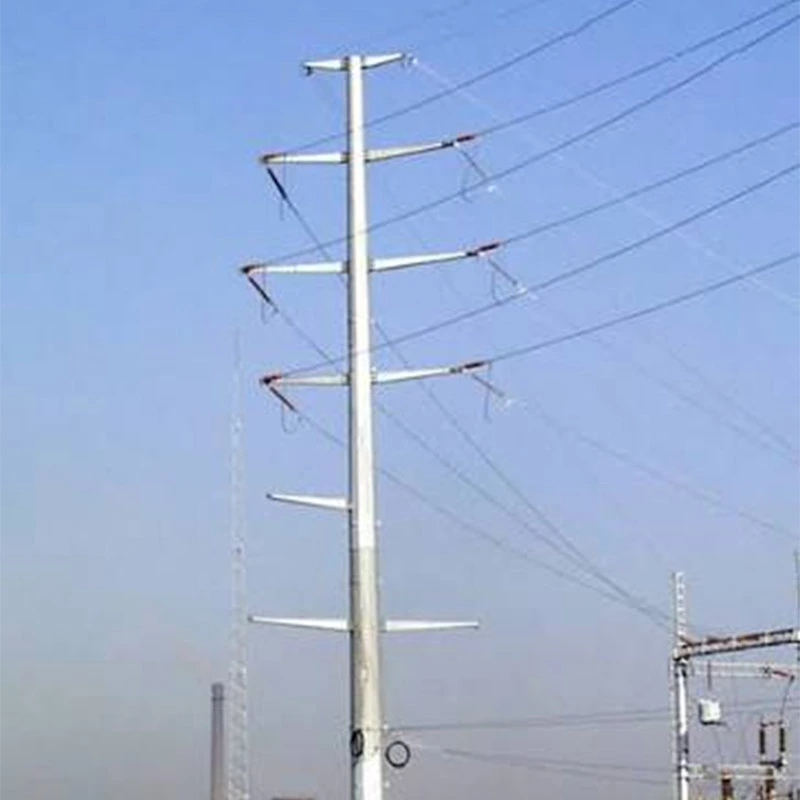

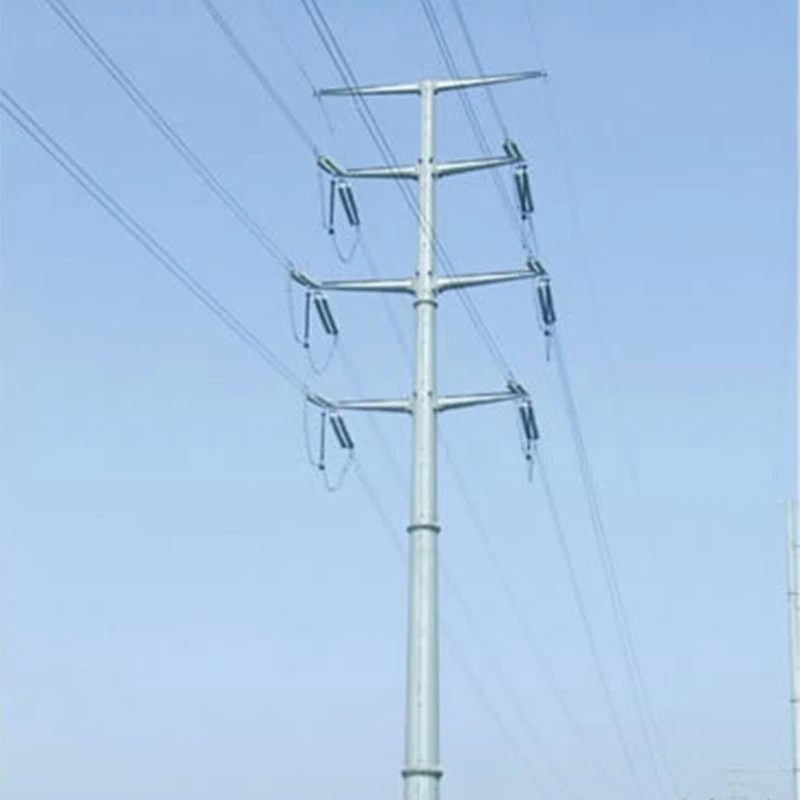

برج التوتر الصلب أنبوبي

تتوافق جميع المنتجات مع المعايير الأوروبية EN 1090 وEN 10025، والتي تم التحقق من صحتها من خلال تقارير اختبار موثوقة من طرف ثالث من SGS و TÜV. يتم تنفيذ فحص صارم للمواد الخام وفحوصات جودة المنتج النهائي في جميع أنحاء الإنتاج لضمان أداء طويل الأمد ضد التآكل والقوة الميكانيكية. نحن نمتلك مشروع عالمي غني الخبرة، بعد أن زودنا أبراج التوتر الفولاذية الأنبوبية لعدة مشاريع نقل علوية بقدرة 220 كيلو فولت - 500 كيلو فولت في جميع أنحاء أوروبا وآسيا الوسطى ومناطق أخرى. مُحسّن لانتقال خط قسم الزاوية ومحمل شد السلك والتركيب الميداني، يتميز هذا البرج بالتجميع المريح وتكلفة الصيانة المنخفضة. مخصص على أساس الرسم يمكن توفير مستندات المعالجة وإصدار الشهادات الكاملة لتتناسب مع عطاءات العملاء وبناء الموقع الطلب.

سيناريوهات تطبيق برج التوتر الفولاذي الأنبوبي

يتم نشر أبراج التوتر الفولاذية الأنبوبية على نطاق واسع لخطوط النقل العلوية ذات الجهد العالي 220 كيلو فولت - 500 كيلو فولت، وهي مثالية لـ أقسام زوايا الخط، والنقاط النهائية، ومعابر وادي الأنهار، والتضاريس الجبلية، ومناطق رش الملح الساحلية، كما وكذلك مشاريع إخلاء الطاقة لقواعد طاقة الرياح والطاقة الشمسية المتجددة.

بدعم من قدرة التصنيع الداخلية القوية، يكمل مصنعنا سير عمل الإنتاج الكامل: فحص المواد الخام، والقطع باستخدام الحاسب الآلي، واللحام الآلي، والتجميع المسبق، والغلفنة بالغمس الساخن، والمنتج النهائي الاختبار، ودعم التصنيع المخصص لكل رسومات العميل ومعلمات تحميل الموقع.

ضمان الجودة الصارم يغطي كل مرحلة من مراحل الإنتاج. اللحامات الحرجة تعتمد اختبارات غير مدمرة. تتوافق المنتجات مع معايير EN 1090 وEN 10025، مصحوبة بتقارير اختبار رسمية من SGS وTÜV تغطي القوة الميكانيكية والأداء المضاد للتآكل.

تم إثبات نجاح هذه الأبراج الجاهزة في العديد من مشاريع النقل الخارجية، مما يتيح تركيبًا سريعًا للميدان ومنخفضًا الصيانة، والمطابقة تمامًا لمتطلبات مناقصة EPC للتضاريس المعقدة ومتطلبات البناء

بيانات وتقارير الاختبار الرسمية

يخضع برج الشد الفولاذي الأنبوبي الخاص بنا للتحقق الشامل من طرف ثالث بواسطة SGS وTÜV، بشكل كامل تقارير الاختبار الفيزيائي متاحة لتقديم مناقصة المشروع. وتغطي عناصر الاختبار الأداء الميكانيكي للمواد الخام، فحص اللحام غير المدمر بالموجات فوق الصوتية، أداء مضاد للتآكل للجلفنة بالغمس الساخن، تحمل الأبعاد ومحاكاة اختبار الحمل الهيكلي.

بيانات الاختبار الرسمية الرئيسية

1. الركيزة الفولاذية:قوة الخضوع ≥355 ميجا باسكال، قوة الشد 470-630 ميجا باسكال، تأثير درجات الحرارة المنخفضة الطاقة ≥34J عند -20 درجة مئوية.

2. الجلفنة بالغمس الساخن:متوسط ​​سمك طلاء الزنك ≥86 ميكرومتر؛ اختبار رش الملح يثبت عدم وجود صدأ أحمر يتم تشكيلها على مدار دورة مدتها 1000 ساعة، مما يضمن القدرة على مقاومة التآكل في الهواء الطلق على المدى الطويل.

3. اللحام المشترك:فحص NDT بالموجات فوق الصوتية بنسبة 100%، ولم يتم اكتشاف أي تشقق أو عيب اندماج غير كامل.

4. الحمل الهيكلي:يتحقق اختبار العينة واسع النطاق من صحة الأداء المستقر في ظل تصميم تسريع الرياح إلى 45 م/ث وحمل ثقيل لطلاء الجليد.

إرشادات الصيانة الروتينية القياسية لبرج التوتر الفولاذي الأنبوبي

يغطي هذا الدليل الإرشادي الفحص والصيانة المنتظمة لأبراج التوتر الفولاذية الأنبوبية المستخدمة على جهد 220 كيلو فولت - 500 كيلو فولت خطوط نقل علوية، لضمان التشغيل الآمن على المدى الطويل.

التفتيش البصري والهيكلي

إجراء فحص بصري كامل للموقع كل 6-12 شهرًا. تحقق من تشوه جسم البرج أو ارتخاء المسمار أو فقدانه الأجزاء وحالة اتصال الأنبوب المشترك وتسوية الأساس. أحكم ربط البراغي السائبة إلى قيمة عزم الدوران المحددة في وثائق اختبار المصنع لدينا. استبدل المكونات التالفة على الفور.

فحص مكافحة التآكل

فحص الأسطح المجلفنة بالغمس الساخن. ارجع إلى معيار الاختبار المعتمد من SGS: سمك طلاء الزنك المؤهل ≥86 ميكرومتر. انتبه لتقشير طبقة الزنك وبقع الصدأ خاصة عند طبقات اللحام ومناطق رش الملح الساحلية. اللمس يجب تطبيق طلاء مضاد للتآكل بمجرد ظهور الصدأ الأحمر.

فحص اللحام والأجزاء المساعدة

فحص وصلات اللحام الرئيسية؛ مرجع لمعايير اختبار NDT بالموجات فوق الصوتية TÜV لاكتشاف الشقوق السطحية. فحص العوازل التجهيزات وأجهزة التأريض. تأكد من بقاء مقاومة التأريض ضمن متطلبات التصميم.

صيانة ما بعد الطقس المتطرف

بعد الرياح القوية أو الجليد الثقيل أو الزلازل، قم بإجراء فحص عاجل خاص. تحقق من انحراف البرج والاتصال النزاهة. يجب تقديم جميع سجلات الصيانة للتتبع. يقدم فريقنا الفني دعم ما بعد البيع لتقييم الموقع المعقد واستبدال المكونات.

شهادات برج التوتر الفولاذي الأنبوبي Anbang

يحمل برج التوتر الفولاذي الأنبوبي التابع لشركة Qingdao Anbang New Energy شهادات كاملة على مستوى النظام ومستوى المنتج لدعم مشاريع نقل الجهد العالي العالمية، وخاصة مناقصات الاتحاد الأوروبي وآسيا الوسطى EPC.

مصنعنا معتمد بنظام إدارة الجودة ISO 9001 ونظام الإدارة البيئية ISO 14001 وISO 45001 نظام الصحة والسلامة المهنية، مما يضمن التحكم الموحد في دورة التصنيع الكاملة من المواد الخام الواردة لتسليم المنتج النهائي.

للوصول إلى الأسواق الأوروبية، تتوافق المنتجات مع EN 1090-1 (EXC3) وEN 10025-2، مع علامة CE الصادرة بموجب قانون الاتحاد الأوروبي CPR اللوائح، إلى جانب وثائق مراقبة إنتاج المصنع (FPC) التي تم التحقق منها والتي تمت مراجعتها من قبل هيئة TÜV التي تم إخطارها TÜV SÜD. يتم توفير تقارير اختبار موثوقة من طرف ثالث بواسطة SGS وTÜV، والتي تغطي الخصائص الميكانيكية للصلب، والموجات فوق الصوتية NDT للحامات وسمك الجلفنة بالغمس الساخن والأداء المضاد للتآكل بالرش الملحي.

إلى جانب أوراق الاعتماد الدولية، تمتلك شركة Anbang رخصة تصنيع وطنية لفولاذ نقل الحركة بقدرة 220 كيلو فولت إلى 500 كيلو فولت. أبراج وتأهيل المشاريع ذات التقنية العالية. جميع الشهادات وتقارير اختبار المواد MTR وسجلات التفتيش موجودة يمكن تتبعها وتسليمها مع البضائع لمراجعة المشروع وقبوله.

مزايا برج التوتر الفولاذي الأنبوبي Anbang

يوفر برج الشد الفولاذي الأنبوبي الخاص بشركة Anbang نقاط قوة شاملة في الأداء الهيكلي والتصنيع القدرة ومراقبة الجودة ودعم الشهادات والقدرة على التكيف مع المشروع لنقل الجهد العالي 220 كيلو فولت - 500 كيلو فولت المشاريع.

في الأداء الهيكلي، يوفر التصميم الفولاذي الأنبوبي الدائري نسبة أعلى من القوة إلى الوزن. إنه يقاوم بشكل فعال الرياح القوية والطلاء الجليدي والقوة الزلزالية، مناسبة للزوايا والنقاط الطرفية ومعابر الأنهار والساحلية مناطق رش الملح. تضمن معالجة الجلفنة بالغمس الساخن أداءً طويل الأمد ضد التآكل مع المتوقع عمر خدمة يصل إلى 30-50 عامًا. مدعومًا بخط الإنتاج الداخلي الكامل لدينا، نقوم بتنفيذ إجراءات كاملة بما في ذلك فحص المواد الخام، والقطع باستخدام الحاسب الآلي، واللحام الآلي، والتجميع المسبق للمنتج النهائي. جودة صارمة يتم التحكم من خلال كل إجراءات العمل. تتوافق المنتجات مع معايير EN 1090-1 EXC3 وEN 10025-2، المدعومة بعلامة CE، إلى جانب تقارير اختبار الطرف الثالث SGS وTÜV التي تغطي الخصائص الميكانيكية، والاختبار غير الإتلافي بالموجات فوق الصوتية فحص اللحام واختبار مقاومة التآكل برذاذ الملح.

نحن ندعم التصنيع المخصص بناءً على رسومات العميل. مع تجربة مشروع EPC الغنية في الخارج، نحن نقدم خدمات كاملة وثائق الاعتماد وتقارير استعراض منتصف المدة والدعم الفني لما بعد البيع، مما يبسط عملية تركيب الموقع وخفضه تكاليف الصيانة في مرحلة لاحقة.
