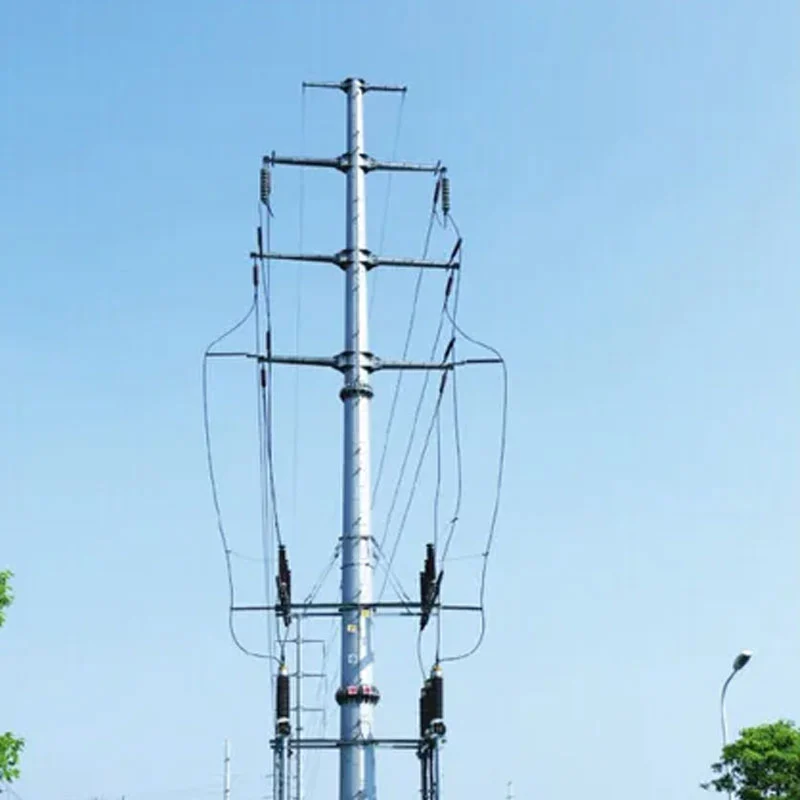

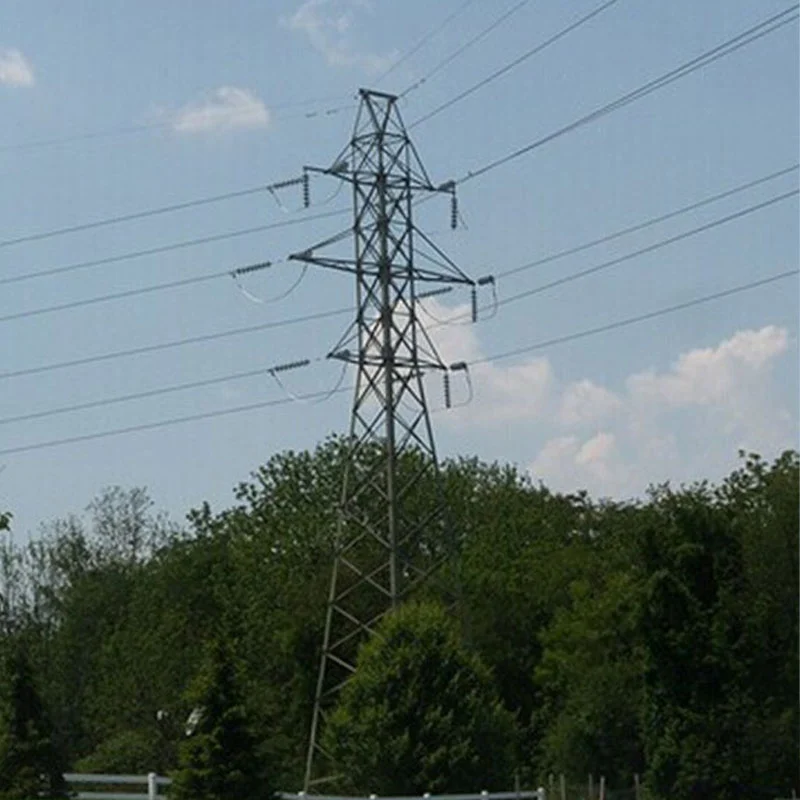

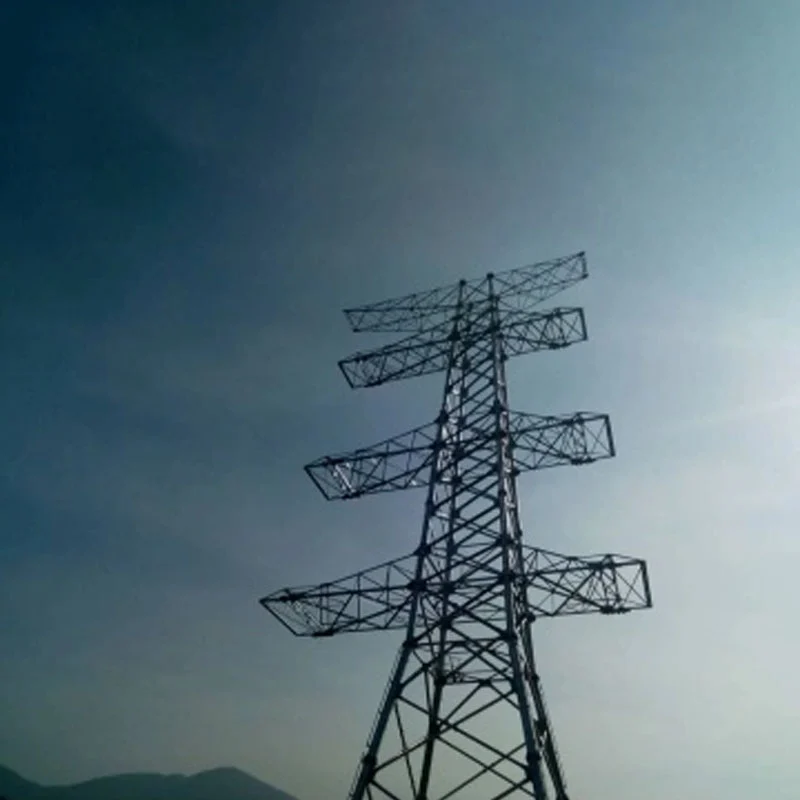

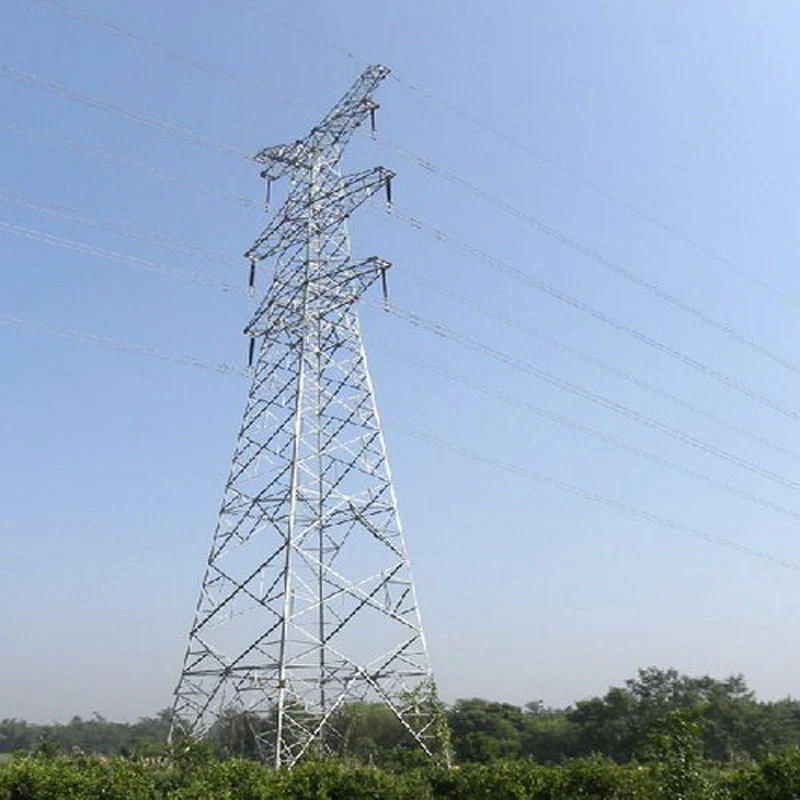

برج فولاذي شبكي مزدوج الدائرة 220 كيلو فولت

بدعم من أنظمة التصنيع الناضجة، فإننا نفتخر بقدرة إنتاجية سنوية تبلغ 50000 طن، بمعايير موحدة إجراءات تشمل القطع الدقيق واللحام الآلي والتشكيل المتكامل والمعالجة السطحية الصارمة لضمان ذلك التوحيد الهيكلي. لضمان الجودة، جميع المنتجات تمر بأداء ميكانيكي موثوق ومقاومة للرياح الاختبارات، مع نسب الإجهاد التي تم التحقق منها وإزاحة الرياح المتوافقة مع ASCE ومعايير الطاقة الوطنية. يحمل ISO شهادات نظام إدارة الجودة وتقرير اختبار الطرف الثالث الكامل

لقد تم تطبيق هذا البرج على نطاق واسع في مشاريع شبكات الطاقة الرئيسية المحلية والخارجية، بما في ذلك مشروع Nusantara في إندونيسيا مشروع توسعة الشبكة جهد 220 ك.ف. إنه يوفر أداء هيكلي مستقر، تجميع مريح في الموقع وموثوق السلامة التشغيلية، واكتسبت اعترافًا ثابتًا بقدرتها العالية على التكيف والمتانة الهندسية في المجمعات المتنوعة البيئات.

سيناريوهات التطبيق لبرج فولاذي شبكي مزدوج الدائرة 220 كيلو فولت

يدعم البرج الفولاذي ذو الشبكة المزدوجة 220 كيلو فولت دائرتي نقل مستقلتين 220 كيلو فولت على برج واحد إطار. تم اعتماده في المقام الأول في المناطق المحدودة الأراضي، وهو يضيق بشكل كبير ممرات النقل ويقلل من حيازة الأراضي التكاليف مقارنة بخطين منفصلين أحاديي الدائرة.

يتم استخدامه على نطاق واسع لقنوات الطاقة الواردة والصادرة في المناطق الحضرية، حيث يربط المحطات الفرعية 220 كيلو فولت في الضواحي بكثافة المناطق المأهولة بالسكان حيث يصعب الحصول على ممرات خطوط جديدة. يناسب البرج التضاريس الجبلية والتلال عن طريق التقليل أعمال الأساس والتدمير البيئي. كما يفضل لعبور الأنهار والطرق السريعة والسكك الحديدية، - تبسيط ترتيبات العبور وتقليل الإزعاج لوسائل النقل والملاحة.

تشمل التطبيقات الشائعة خطوط إمداد الطاقة لمراكز الأحمال الصناعية ودوائر نقل الرياح الصادرة وقواعد الطاقة الشمسية. ومع ذلك، ينبغي الانتباه إلى عيوبه: أحمال البرج الأثقل، وارتفاع مخاطر الإصابة الفشل المتزامن لكلا الدائرتين تحت تلف البرج، بالإضافة إلى المتطلبات الأكثر صرامة للحماية من الصواعق و تصميم التخليص الكهرومغناطيسي.

إرشادات الصيانة الروتينية القياسية للبرج الفولاذي ذو الشبكة المزدوجة بجهد 220 كيلو فولت

تضمن الصيانة الدورية السلامة الهيكلية وإمدادات الطاقة المستقرة للأبراج الفولاذية ذات الشبكة المزدوجة 220 كيلو فولت. يجب إجراء عمليات الفحص البصري الروتيني كل ثلاثة أشهر، مع ترتيب عمليات التفتيش التفصيلية الشاملة سنويًا.

افحص أجسام البرج الرئيسية والمكونات الفولاذية الزاوية ومسامير التوصيل بحثًا عن التآكل والتشوه والشقوق والارتخاء السحابات. التحقق من الطلاءات المضادة للتآكل والأسطح المجلفنة بالغمس الساخن؛ تنفيذ اللوحة اللمسية في الوقت المناسب حيث الجلفنة تتقشر. التحقق من أجهزة التأريض، والتأكد من سلامة موصلات التأريض والتأريض المؤهل المقاومة.

مراقبة أساسات البرج من حيث الاستقرار والشقوق والتآكل المائي وعدم استقرار المنحدرات. فحص سلاسل العازل، التركيبات ووصلات العبور للتلف والتلوث والتدفئة غير الطبيعية. إزالة الأجسام العائمة والأعشاب الضارة و حطام البناء حول مواقع البرج.

تسجيل جميع العيوب وتنفيذ التصحيح السري. التعامل مع الأولوية مطلوب للمخاطر الشديدة مثل التشوه الهيكلي والتجهيزات المكسورة. بعد الظروف الجوية القاسية بما في ذلك الرياح القوية والعواصف الرعدية والجليد، ويجب تنظيم عمليات تفتيش دورية خاصة على الفور.

الاختلافات والأهمية: برج شبكي مزدوج الدائرة 220 كيلو فولت مقابل برج فولاذي شبكي 500 كيلو فولت

الاختلافات الرئيسية

1.الجهد والتخليص: يحمل برج الدائرة المزدوجة 220 كيلو فولت دائرتين 220 كيلو فولت على هيكل واحد مع خلوصات أصغر بين الطور والأرض. يعمل البرج بقدرة 500 كيلو فولت بجهد عالي للغاية ويتطلب خلوصًا كهربائيًا أكبر بكثير لتجنب انهيار الهواء.
2.هيكل البرج وحجمه: أبراج الدائرة المزدوجة 220 كيلو فولت مدمجة نسبيًا. معظم الأبراج 500 كيلو فولت أطول وأثقل، ولها أذرع متقاطعة أكبر وأساسات أقوى لتحمل أحمال الرياح الأكبر وتوتر الموصل.
3.تخطيط الدائرة: النوع 220 كيلو فولت يقوم عادة بترتيب دائرتين على برج واحد لحفظ الممرات. الأبراج الشبكية القياسية 500 كيلو فولت هي في الغالب دائرة واحدة بسبب الحدود الكهرومغناطيسية الصارمة؛ يتم اعتماد أبراج الدائرة المزدوجة 500 كيلو فولت بشكل أقل.
4.سعة النقل: يوفر خط 500 كيلو فولت قدرة نقل طاقة أكبر بكثير لنقل الطاقة بكميات كبيرة لمسافات طويلة. تقوم خطوط الدائرة المزدوجة 220 كيلو فولت بشكل أساسي بتوزيع الطاقة الإقليمية وإمدادات الأحمال المحلية.

أهمية

تعمل أبراج الدائرة المزدوجة بقدرة 220 كيلو فولت على تحسين استخدام الأراضي لشبكات الطاقة في الضواحي والمدن، مما يؤدي إلى تحسين موثوقية مصدر الطاقة ضمن الشبكات الإقليمية. تشكل الأبراج الشبكية بقدرة 500 كيلوفولت العمود الفقري للشبكة الرئيسية، مما يتيح الطاقة لمسافات طويلة النقل بين قواعد الطاقة ومراكز التحميل. الاختيار الصحيح للبرج يوازن بين تكلفة البناء، وموارد الأرض، نطاق النقل وأمن الشبكة.

مزايا Anbang لبرج فولاذي شبكي مزدوج الدائرة 220 كيلو فولت

(حوالي 200 كلمة، نسخة فنية رسمية للتصدير) يقدم برج Anbang الفولاذي ذو الدائرة المزدوجة بقدرة 220 كيلو فولت، موثوقًا، حلول نقل علوية فعالة من حيث التكلفة لشبكات الطاقة العالمية. اعتماد زاوية الصلب Q355/Q420 عالية القوة و غلفنة صارمة بالغمس الساخن متوافقة مع ISO 1461، يحقق البرج أداءً فائقًا في مقاومة التآكل و عمر خدمة تصميمي يصل إلى 50 عامًا، مناسب للتضاريس الساحلية والجبلية والداخلية المعقدة.

بدعم من فرق هندسية مستقلة، توفر شركة Anbang تصميمًا هيكليًا مخصصًا وفقًا لمعايير IEC وGB لتلبية متطلبات سرعة الرياح المتنوعة وطلاء الجليد والعبور. يضمن تخطيط الشبكة الأمثل استقرارًا ميكانيكيًا توزيع الأحمال مع التحكم في الاستهلاك الإجمالي للصلب، مما يؤدي إلى خفض الاستثمار في المشروع.

تتم معالجة جميع المكونات باستخدام الحاسب الآلي مع مطابقة دقيقة للثقب لسهولة التجميع في الموقع. استكمال التفتيش قبل التسليم يضمن دقة الأبعاد وجودة تثبيت الترباس. تقدم Anbang خدمات شاملة متكاملة بما في ذلك الرسم التحسين والتصنيع والتعبئة والتوجيه الفني. أبراجنا توفر عرض ممر النقل بشكل فعال مشاريع الطاقة الحضرية والمتجددة، وحازت على اعتراف مستمر من مقاولي EPC ومشغلي الطاقة في جميع أنحاء العالم.

الأسئلة الشائعة - برج فولاذي شبكي مزدوج الدائرة 220 كيلو فولت

مناسبة للكتالوج ووثيقة الاقتباس والتواصل مع العميل

Q1: ما هو البرج الفولاذي ذو الشبكة المزدوجة 220 كيلو فولت؟

ج: إنه برج نقل علوي يحمل دائرتي طاقة مستقلتين بقدرة 220 كيلو فولت على شبكة فولاذية واحدة هيكل. فهو يساعد على توفير الممر الأرضي مقارنة بخطين برجيين منفصلين أحاديي الدائرة.

س2: ما هي المعايير التي تتوافق معها أبراجكم؟

ج: نحن نتبع المعايير الوطنية GB ومواصفات IEC. يمكننا تعديل التصميم وفقًا لمتطلبات العميل حمل الرياح وسمك الجليد والبيئة الإقليمية.

Q3: ما هي المواد الفولاذية والعلاج المضاد للتآكل الذي تعتمده؟

ج: المادة الرئيسية Q355B / Q420B زاوية الصلب. تعتمد جميع المكونات الجلفنة بالغمس الساخن (ISO 1461) لضمان فترة طويلة عمر مضاد للتآكل.

س 4: ما هي مدة خدمة التصميم؟

ج: يصل عمر خدمة التصميم القياسي إلى 50 عامًا في ظل ظروف الصيانة العادية.

س5: ما هي سيناريوهات التضاريس التي تناسبها هذه الأبراج؟

ج: مناسبة للضواحي والمناطق الجبلية ومعابر الأنهار ومعابر الطرق السريعة/السكك الحديدية ومزارع الرياح والطاقة الشمسية الخطوط الصادرة ذات عرض الممر المحدود.

س 6: هل يمكنك تقديم تصميم برج مخصص؟

ج: نعم. يمكن لفريقنا الهندسي تحسين نموذج البرج والارتفاع والتخطيط المتقاطع بناءً على بيانات مسح المسار والرياح السرعة وحالة الجليد ومتطلبات العبور.

س 7: ما هي عملية فحص الإنتاج الخاصة بك؟

ج: القطع باستخدام الحاسب الآلي، والحفر، وتجميع التركيبات التجريبية قبل الجلفنة. فحص الأبعاد، سمك الجلفنة سيتم إجراء الاختبار وفحص التحميل قبل الشحن.

س 8: ما هي المخاطر الرئيسية التي تحتاج إلى الاهتمام عند تشغيل برج الدائرة المزدوجة؟

ج: بمجرد تلف البرج، قد تنقطع كلتا الدائرتين. الصيانة الدورية على ضيق الترباس، مطلوب طلاء مضاد للتآكل، وتسوية الأساس ومقاومة التأريض.
