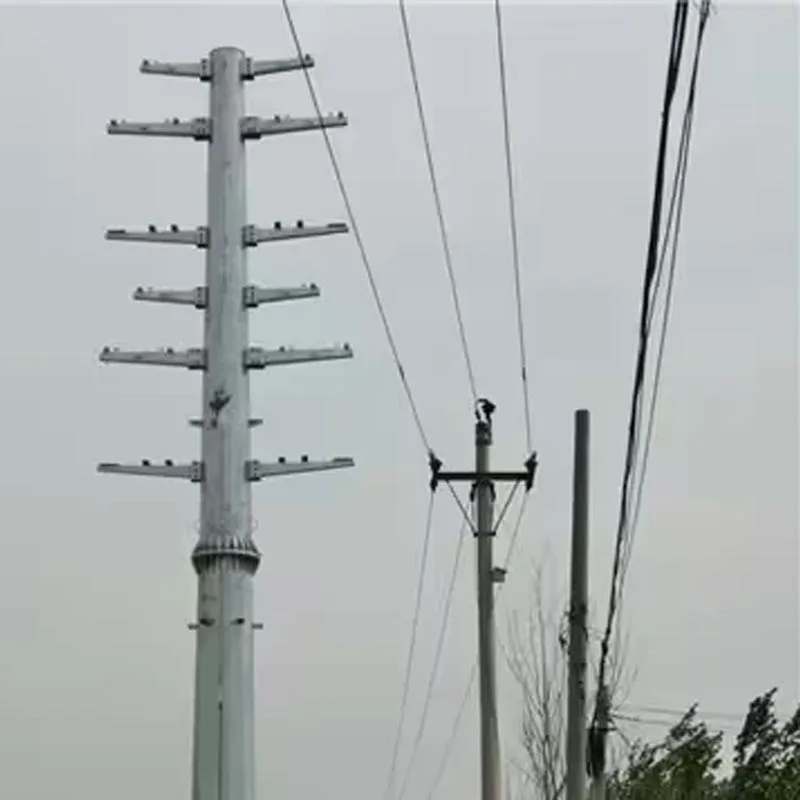

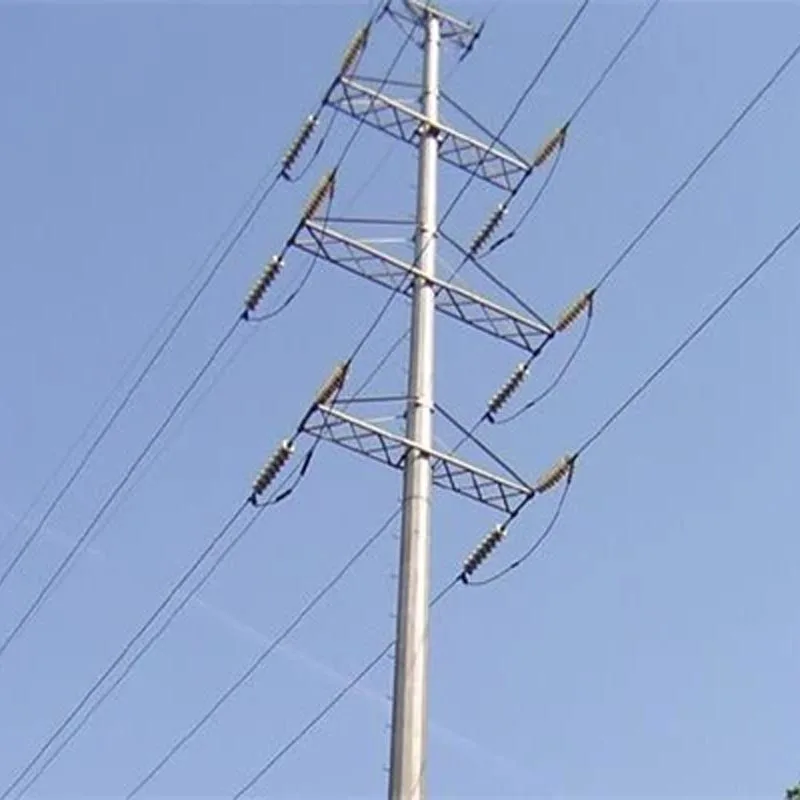

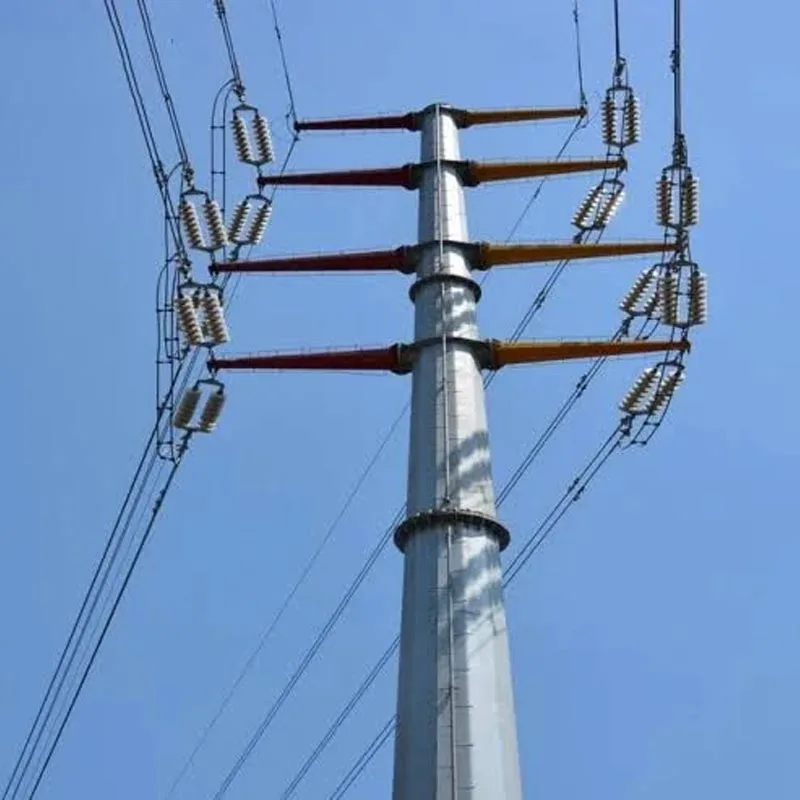

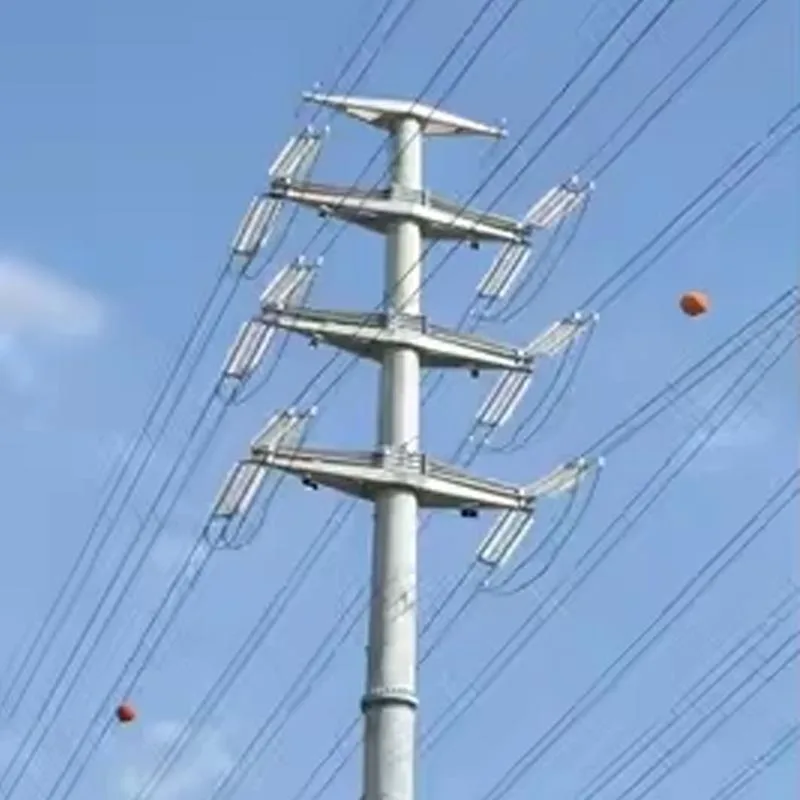

عمود توزيع فولاذي أنبوبي 33 ك.ف

سيناريوهات التطبيق لقطب توزيع الفولاذ الأنبوبي Anbang 33kV

تعمل أعمدة التوزيع الفولاذية الأنبوبية Anbang 33kV كبنية تحتية أساسية للطاقة العلوية ذات الجهد المتوسط أنظمة التوزيع، قابلة للتكيف مع الظروف الجغرافية وظروف المشروع المتنوعة.

شبكات الطاقة الحضرية والضواحي مثالية للممرات الحضرية المدمجة والمناطق السكنية والبلديات مشاريع التجديد. بفضل حجمها النحيف ومظهرها الأنيق، فإنها تناسب محميات الطرق الضيقة ومبانيها ذات الكثافة السكانية العالية المناطق، المنتشرة كأعمدة تعليق وزاوية وأعمدة طرفية للمغذيات العلوية بقدرة 33 كيلو فولت.

كهربة الريف والشبكات شبه الحضرية مناسبة لتوصيل الطاقة لمسافات طويلة إلى القرى والأراضي الزراعية المدن الصغيرة. هيكل مسبق الصنع خفيف الوزن يقلل من صعوبة النقل في المناطق النائية، ويدعمها برامج تطوير الشبكات الريفية وتوسيعها.

المناطق الصناعية والمجمعات التجارية توفر الطاقة بشكل ثابت للمصانع والمراكز اللوجستية ومجمعات التسوق و المناطق الصناعية. قدرة الحمل الهيكلية العالية تستوعب أحمال الموصلات الثقيلة والتوسع المتكرر للشبكة المطالب.

الاتصال بشبكة الطاقة المتجددة تم اعتماده على نطاق واسع للخطوط الصادرة لمزارع الطاقة الشمسية وطاقة الرياح متوسطة الحجم محطات تربط مواقع توليد الطاقة المتجددة بمحطات التوزيع الإقليمية.

مشاريع البيئة الساحلية والرياح العالية والقاسية توفر المعالجة المجلفنة بالغمس الساخن مقاومة فائقة للتآكل الأداء، مما يجعلها موثوقة للمناطق الساحلية والمناطق الرطبة والمواقع ذات سرعات الرياح القوية.

مشاريع دعم البنية التحتية تنطبق على إمدادات الطاقة على طول طرق النقل المكهربة ومناطق التعدين و المرافق الهندسية عن بعد. جميع الأعمدة مدعومة بتقارير اختبار رسمية وشهادات ISO كاملة وغنية مراجع المشروع العالمية؛ تتوفر تصميمات مخصصة لتتناسب مع أحمال الرياح المحلية وظروف التربة والتقنية المعايير.

مواصفات التثبيت الهامة والاحتياطات الخاصة بعمود التوزيع الفولاذي الأنبوبي بقدرة 33 كيلو فولت

مواصفات التثبيت الأساسية

متطلبات الأساس يجب تصميم نوع الأساس وفقاً لحمل الرياح المحلية وقدرة تحمل التربة و ارتفاع القطب. يتم اعتماد الأساس الخرساني المدمج أو الأساس الترباسي بشكل شائع. حفر الأساس يجب أن يتبع العمق والأبعاد ودرجة قوة الخرسانة الرسومات الهندسية بدقة. يجب أن يتم ضغط الردم طبقة تلو الأخرى لضمان الاستقرار الكافي ضد الانقلاب.

العمودية وتحمل الموضع بعد التركيب، يجب ألا يتجاوز الانحراف الرأسي للقطب 3‰ من ارتفاع القطب. يجب أن يتوافق الإزاحة الموضعية الأفقية عند مستوى الأرض مع تصميم المسار؛ يجب السيطرة على الانحراف داخل النطاق المسموح به المحدد في معايير توزيع الطاقة.

معيار توصيل القسم بالنسبة للأعمدة الأنبوبية متعددة الأقسام، يجب أن تكون أسطح توصيل الحافة نظيفة ومسطحة. الكل يجب ربط البراغي عالية القوة بشكل متناظر بالتسلسل للوصول إلى قيمة عزم الدوران المحددة. يجب أن تكون غسالات القفل يتم تثبيته بالكامل لمنع ارتخاء الترباس تحت الاهتزاز طويل المدى.

مواصفات التأريض تركيب تأريض إلزامي وموثوق. يجب أن تتوافق مقاومة التأريض مع 33 كيلو فولت محليًا متطلبات شبكة التوزيع يجب أن تكون موصلات التأريض ملحومة أو مثبتة بمسامير بقاعدة العمود، و يجب تطبيق المعالجة المضادة للتآكل على وصلات التوصيل

يجب تركيب الأذرع المتقاطعة والعوازل ومشابك الكابلات والأجهزة الأخرى وفقًا لتجميع التركيبات القياسية مع اتجاه التصميم. لا يجوز حفر فتحات التثبيت المعدة مسبقًا أو تعديلها بشكل تعسفي. تشديد الأجهزة يجب أن يتبع عزم الدوران المبادئ التوجيهية الفنية للشركة المصنعة.

الاحتياطات الرئيسية لعمود توزيع الفولاذ الأنبوبي 33 كيلو فولت

الاحتياطات أثناء النقل والتخزين

1. حماية السطح المجلفن بالغمس الساخن من الخدوش والتأثيرات والاحتكاك. يجب إصلاح أي تلف في الطلاء باستخدام طلاء مضاد للتآكل مطابق في الوقت المحدد.
2. دعم الأعمدة بحشوة ناعمة أثناء التراص والعبور لتجنب التشوه المحلي. لا تضع أحمالًا ثقيلة مباشرة على أجسام القطب.
3. قم بتخزين الأعمدة على أرض مسطحة جيدة التصريف؛ طبقات منفصلة باستخدام دعامات خشبية لمنع احتباس الرطوبة وتآكل السطح.

الاحتياطات أثناء التثبيت

1. اعتماد صارم لمواقف الرفع المعينة. قد يؤدي ربط الرفع غير المناسب إلى تشوه الانحناء الدائم للقطب الأنبوبي.
2. لا تقم بحفر ثقوب جديدة بشكل تعسفي أو قطع جسم العمود دون الحصول على موافقة فنية من الشركة المصنعة، مما سيؤدي إلى إضعاف القوة الهيكلية.
3. تشديد البراغي عالية القوة بشكل متناظر مع عزم الدوران المحدد. استكمال التفتيش الثانوي بعد التثبيت.
4. التحكم في الانحراف الرأسي للقطب خلال 3‰ من ارتفاع القطب. تأكد من ضغط الأساس لتجنب إمالة العمود ومخاطر الانقلاب.
5. مطلوب اتصال تأريض موثوق. تحقق من مقاومة التأريض لتلبية معايير شبكة الطاقة المحلية بجهد 33 كيلو فولت.
6. إيقاف البناء أثناء العواصف الرعدية والأمطار الغزيرة والرياح القوية لضمان السلامة التشغيلية.

الاحتياطات أثناء التشغيل والصيانة

1. لا تقم أبدًا بإضافة أجهزة أو كابلات أو معدات إضافية تتجاوز سعة الحمولة المصممة للعمود.
2. إجراء عمليات تفتيش منتظمة لتخفيف الترباس، وتقشير الطلاء، والتآكل وتشوه القطب المرئي.
3. إصلاح الطبقات المجلفنة المتضررة في الوقت المناسب لإبطاء الصدأ، وخاصة بالنسبة للأعمدة المنتشرة في المناطق الساحلية والرطبة.
4.تجنب اصطدام الآلات الثقيلة بالقرب من أسس العمود؛ وضع علامات تحذيرية في مواقع القطب على جانب الطريق.
5. تسجيل نتائج التفتيش بانتظام. إجراء العلاج التعزيزي بمجرد العثور على ظروف غير طبيعية.

إرشادات الصيانة الروتينية الأساسية لعمود توزيع الفولاذ الأنبوبي بقدرة 33 كيلو فولت

1. الفحص البصري (الدورة العادية: ربع سنوي / نصف سنوي)

• افحص جسم العمود للتأكد من عدم وجود انحناء أو انبعاج أو تشقق أو تشوه.
• فحص الطلاء المجلفن بالغمس الساخن: اكتشاف التقشير، والتقطيع، وبقع الصدأ، خاصة عند الشفاه، وطبقات اللحام، وأقسام القاعدة.
• التحقق من الأذرع المتقاطعة والعوازل والتجهيزات والكابلات للتأكد من عدم تعرضها للتلف أو التقادم أو الإزاحة.
• تأكد من عدم وجود أشجار أو أجسام غريبة أو حطام متكئ على العمود.

2. الاتصال وفحص الترباس

• التحقق من جميع مسامير الشفة والمثبتات وحلقات القفل بحثًا عن أي ارتخاء أو صدأ أو أجزاء مفقودة.
• أعد ربط البراغي إلى عزم الدوران المطلوب إذا كانت مفكوكة ; استبدال الأجهزة المتآكلة بشدة.
• فحص وصلات التوصيل الأرضي. ضمان اتصال ثابت دون الأكسدة.

3. فحص الأساسات والبيئة المحيطة

• فحص الأساس للتأكد من عدم وجود تسوية أو تشقق أو تراكم المياه أو تآكل التربة.
• قم بإزالة التربة والأعشاب الضارة والمياه حول قاعدة العمود لمنع التآكل المتسارع.
• رصد العمودي. معالجة الميل الواضح على الفور.

4. اختبار أداء التأريض (موصى به سنويًا)

• قياس مقاومة التأريض للتوافق مع مواصفات التوزيع المحلية بجهد 33 كيلو فولت.
• إصلاح الموصلات الأرضية المكسورة أو المتآكلة وإعادة عمل الوصلات عندما تتجاوز المقاومة الحدود.

الأسئلة الشائعة لعمود توزيع الفولاذ الأنبوبي Anbang 33kV

س 1: ما هو العلاج المضاد للتآكل الذي تطبقه على أعمدة الفولاذ الأنبوبية؟

A1: تعتمد جميع الأعمدة الجلفنة بالغمس الساخن كعلاج قياسي. الطبقة المجلفنة تقاوم الصدأ والملح بشكل فعال مناخ ضبابي ورطب، مناسب للبيئات الداخلية والريفية والساحلية. طلاء مزدوج مخصص (الجلفنة زائد الطلاء) متاح للمناطق شديدة التآكل.

س 2: هل يمكنك تقديم تقارير الاختبار الرسمية والشهادات ذات الصلة؟

ج2: نعم. نحن نقدم تقارير اختبار الحمل الهيكلي الكاملة، وشهادات فحص المواد، وشهادة ISO 9001 وغيرها من المستندات المطلوبة لطرح العطاء وقبول المشروع. جميع البيانات الفنية تلبي الوسائط الدولية معايير توزيع الجهد.

س3: هل يتم دعم التصميم المخصص؟

ج3: بالتأكيد. نقوم بضبط ارتفاع العمود، وسمك الجدار، والحمل العلوي، وتصميم فتحة التثبيت وحجم الحافة وفقًا لذلك أحمال الرياح المحلية وحالة التربة والمتطلبات الهندسية لخط 33 كيلو فولت. تصميمات التعليق والزاوية والقطب الطرفي كلها متاحة.

س 4: ما هي قدرات الإنتاج والتسليم الخاصة بك؟

A4: نحن نملك خطوط إنتاج أوتوماتيكية كاملة مع قدرة إنتاجية ضخمة مستقرة. يمكننا التعامل مع الطلبات السائبة الكبيرة و ترتيب جداول شحن مرنة للوفاء بالجداول الزمنية لمشاريع EPC والمرافق.

س5: ما هو نوع الأساس الموصى به للتثبيت؟

A5: يتم استخدام الأساس الترباسي أو الأساس الخرساني المصبوب بشكل شائع. البعد المحدد يعتمد على ارتفاع القطب وسرعة الرياح وقدرة تحمل التربة. يمكننا تقديم رسومات الأساس المرجعية عند الطلب.

س6: ما هي مدة الخدمة المتوقعة؟

A6: في ظل التشغيل العادي والصيانة المنتظمة، تحقق الأعمدة الفولاذية المجلفنة بالغمس الساخن عمر خدمة يصل إلى 25-30 سنوات. يمكن إطالة عمر الخدمة من خلال حلول مقاومة التآكل المحسنة للمناطق الساحلية ذات الملوحة العالية.
