برج الأنابيب الفولاذية المجلفنة ذات الجهد العالي

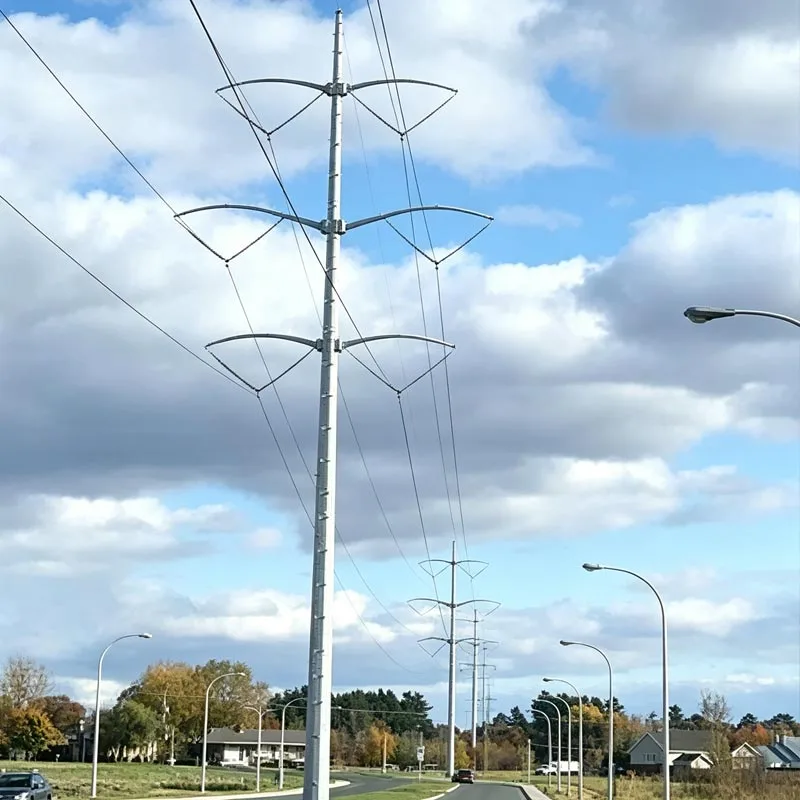

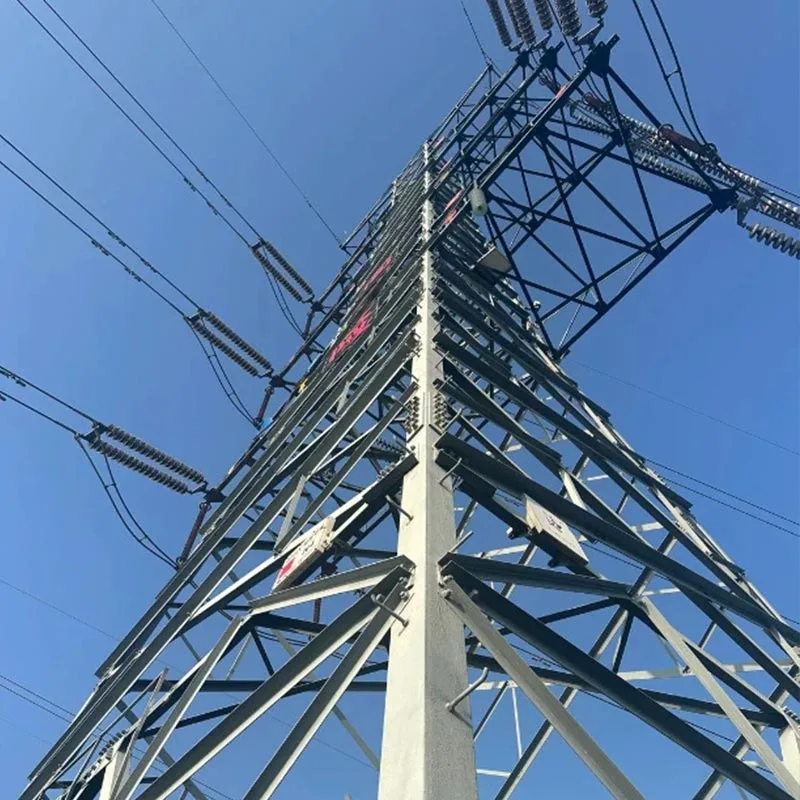

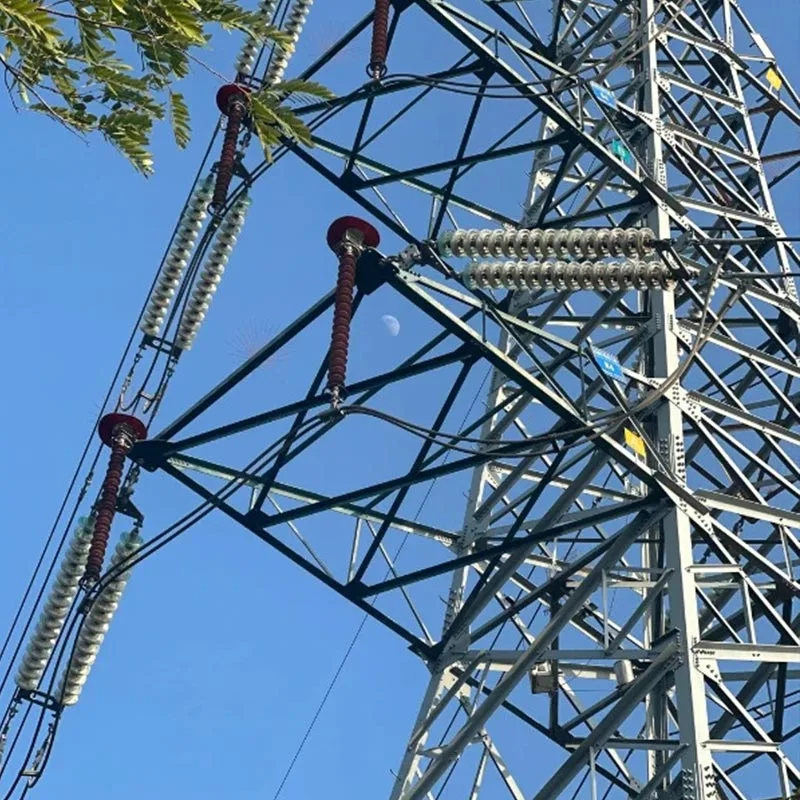

إن أبراج الأنابيب الفولاذية المجلفنة عالية الجهد التابعة لشركة Qingdao Anbang New Energy هي هياكل فولاذية داعمة بشكل خاص تم تطويره لمشاريع نقل الجهد العالي والفائق الجهد 110 كيلو فولت - 1000 كيلو فولت.

المنتجات مصنوعة من فولاذ Q345B/Q355B عالي القوة، ملحوم بدقة، ومعالج بجلفنة أوتوماتيكية بالكامل بالغمس الساخن عملية لمقاومة التآكل طويلة الأمد.

إنها تتميز بمزايا مثل الصلابة الهيكلية العالية والرياح القوية ومقاومة الزلازل، وتوفير المساحة، وعمر الخدمة الطويل.

كمنتج قياسي يتم توفيره مباشرة من قبل محلي المصنع الصيني، أبراج الأنابيب الفولاذية المجلفنة ذات الجهد العالي تلبي تمامًا الطاقة ذات المسافات الطويلة ذات السعة الكبيرة متطلبات النقل في التضاريس المعقدة والمناخات القاسية.

لماذا تختار أبراج الأنابيب الفولاذية المجلفنة ذات الجهد العالي Anbang؟

قوة المصنع، جودة يمكن السيطرة عليها: تمتلك شركة Qingdao Anbang قاعدة إنتاج موحدة، مع الإنتاج المستقل للعملية الكاملة لأبراج الأنابيب الفولاذية المجلفنة ذات الجهد العالي — بدءًا من قطع الألواح الفولاذية، الدرفلة واللحام للجلفنة بالغمس الساخن والتجميع والفحص - تنفيذ نظام الجودة ISO9001 لضمان يلبي كل برج معايير الدقة والأداء المستقر.

مواد عالية القوة وآمنة وموثوقة: يتم اختيار المواد الرئيسية من Q345B و فولاذ عالي القوة عالي الجودة. تتميز أبراج الأنابيب الفولاذية المجلفنة ذات الجهد العالي بالانحناء والالتواء الممتاز ومقاومة الجليد، مصممة لشدة الزلازل حتى 8 درجات، ومقاومة الرياح من 35-40 م / ث في أقصى الحدود الظروف، مما يضمن عدم وجود أي مخاطر مخفية أثناء التشغيل على المدى الطويل.

عملية الغمس الساخن، مقاومة للتآكل تدوم طويلاً: استخدام الجلفنة بالغمس الساخن القياسية الوطنية العملية، بسماكة طبقة الزنك ≥ 85 ميكرومتر، أبراج الأنابيب الفولاذية المجلفنة ذات الجهد العالي لها منفذ خارجي عمر مقاومة للتآكل لأكثر من 30 عامًا.

بالمقارنة مع الطلاءات العادية، فإن تكلفة صيانة دورة الحياة الكاملة هي خفضت بأكثر من 60%.

قابلة للتخصيص للغاية، والقدرة على التكيف قوية: يمكن تخصيص الهياكل وفقًا لمستويات الجهد (110 كيلو فولت - 1000 كيلو فولت)، وارتفاعات الأبراج (30-120 مترًا)، وبيئات التضاريس، مما يوفر مجموعة كاملة من الأبراج بما في ذلك الأبراج المستقيمة، وأبراج الزاوية، والأبراج الطرفية، وأبراج التوتر.

خدمة سلسلة كاملة، تسليم خالي من القلق: دمج التصميم والإنتاج والنقل، التثبيت وخدمة ما بعد البيع لأبراج الأنابيب الفولاذية المجلفنة ذات الجهد العالي، يتبعها الفريق المحترف من خلال العملية بأكملها، وتقصير دورات المشروع بنسبة 30% وتلبية احتياجات الشراء الشاملة للعملاء.

دليل الاختيار

المبادئ العامة للاختيار

عند اختيار أبراج الأنابيب الفولاذية المجلفنة ذات الجهد العالي، يجب إعطاء الأولوية للعوامل الأساسية الأربعة: الجهد المستوى وزاوية الخط والتضاريس وظروف الأرصاد الجوية، جنبًا إلى جنب مع ظروف الأرض وبيئة البناء تحديد نوع البرج بشكل شامل.

يمكن لمصنع Qingdao Anbang توفير التحقق الميكانيكي الفردي و اختيار مخصص لضمان السلامة والاقتصاد وملاءمة أبراج الأنابيب الفولاذية المجلفنة ذات الجهد العالي.

الاختيار حسب مستوى الجهد

خطوط نقل جهد 110 ك.ف
الموصى بها: أبراج الأنابيب الفولاذية المجلفنة ذات الجهد العالي المستقيمة وخفيفة الوزن، وأبراج الأنابيب الفولاذية ذات الزوايا الصغيرة
الارتفاع المشترك: 21 م - 42 م
ينطبق: شبكات التوزيع الحضرية والمجمعات الصناعية وخطوط تجميع الطاقة المتجددة

خطوط نقل جهد 220 ك.ف
موصى به: أبراج أنابيب فولاذية مجلفنة عالية الجهد مستقيمة / مقاومة للتوتر، أنابيب فولاذية ضيقة القاعدة أبراج
الارتفاع المشترك: 30 م - 63 م
ينطبق: الشبكات الأساسية الإقليمية، والشبكات الحلقية الحضرية، ومشاريع عبور الأنهار وعبور الطرق

500 كيلو فولت وما فوق الجهد العالي جدًا/الإضافي
الموصى بها: أبراج الأنابيب الفولاذية المجلفنة ذات الجهد العالي والمقاومة للتوتر ذات الأحمال الكبيرة، ذات دائرة مزدوجة / متعددة الدوائر أبراج الأنابيب الفولاذية
الارتفاع المشترك: 54 م – 100 م
ينطبق: النقل عبر المقاطعات والمناطق، والخطوط واسعة النطاق، وممرات تصدير الطاقة المتجددة الرئيسية

الاختيار حسب وظيفة الخط

أبراج مستقيمة: يستخدم للخطوط المستقيمة بدون زاوية أو زوايا أقل من 5 درجات، خفيف الوزن، منخفض التكلفة، سريع البناء

أبراج زاوية: يستخدم للخطوط ذات الزوايا من 5 إلى 90 درجة، ويمكنه تحمل التوتر الجانبي، مع صلابة هيكلية أقوى

أبراج التوتر: يستخدم لأقسام الخطوط، وحماية كسر الأسلاك، ومناطق التوتر العالي، ويمكن أن يتحمل توتر الموصل الكامل ضمان تكرار سلامة الخط

أبراج المحطة: يستخدم عند مداخل محطة الخط، نقاط البداية/ النهاية للمحطات الفرعية، الضغط العالي من جانب واحد، مع تصميم الهيكل المقوى

أبراج واسعة النطاق: يستخدم لعبور الأنهار والطرق السريعة والسكك الحديدية والوديان، وهو مصنوع من الفولاذ فائق القوة غلفنة سميكة، مقاومة ممتازة لاهتزاز الرياح

الاختيار حسب التضاريس والبيئة

التضاريس الجبلية / الجبلية ذات المنحدرات الشديدة، النقل الصعب ← استخدم أنابيب الصلب المجلفن المقطعية ذات الجهد العالي أبراج، قطع مفردة خفيفة الوزن، سهلة الرفع، بصمة أساس صغيرة

المناطق الساحلية / رش الملح ذات التآكل والرطوبة العالية ← استخدم الفولاذ المجلفن عالي الجهد بطبقة سميكة من الزنك أبراج الأنابيب، طبقة الزنك ≥100μm، إطالة عمر مقاومة التآكل بشكل كبير

المناطق المغطاة بالجليد / الجليد بسماكة الجليد> 10 مم ← استخدم أنابيب فولاذية مجلفنة معززة ذات جهد عالي الأبراج، زيادة المقطع العرضي للمواد الرئيسية، وتحسين قدرة التحميل الزائد ضد الجليد

مناطق الرياح / الأعاصير العالية مع سرعة الرياح التصميمية> 35 م / ث → استخدم الفولاذ المجلفن عالي الجهد المقاوم للرياح أبراج الأنابيب، وتحسين الاستدقاق والهيكل للحد من حمل الرياح

المناطق الحضرية / المتنزهات ذات المساحة المحدودة والمتطلبات الجمالية العالية ← استخدم المجلفن عالي الجهد ذو القاعدة الضيقة أبراج الأنابيب الفولاذية، مساحة صغيرة، تصميم بسيط وممتع من الناحية الجمالية

الاختيار حسب عدد الدوائر

دائرة واحدة: أبراج الأنابيب الفولاذية المجلفنة التقليدية ذات الجهد العالي، هيكل بسيط، الاقتصاد الأمثل

دائرة مزدوجة: أبراج الأنابيب الفولاذية المجلفنة ذات الدائرة المزدوجة ذات الجهد العالي، توفر مساحة الممر، ومناسبة للمناطق الحضرية المناطق والمناطق شحيحة الأراضي

دوائر متعددة / دوائر متعددة على نفس البرج: بالنسبة للممرات ذات الجهد العالي الكثيف، استخدم دوائر متعددة أبراج أنابيب الصلب المجلفن ذات الجهد العالي الثقيلة.

التعليمات

ما هي مزايا أبراج الأنابيب الفولاذية المجلفنة ذات الجهد العالي مقارنة بالأبراج الفولاذية الزاوية؟

تتميز أبراج الأنابيب الفولاذية المجلفنة ذات الضغط العالي بصلابة انحناء مقطعية أكبر ومقاومة أصغر للرياح معامل، مما يجعلها أقوى ضد الرياح والزلازل؛ إنهم يشغلون فقط 1/3 إلى 1/2 من الأرض المطلوبة أبراج الصلب زاوية، وتوفير تكاليف الأراضي؛ لديهم مظهر أنيق، وعمر أطول لمقاومة التآكل، وأقل متطلبات الصيانة.

كيف يتم ضمان جودة الجلفنة بالغمس الساخن؟ ما هي مدة الخدمة؟

تستخدم أبراج الأنابيب الفولاذية المجلفنة ذات الضغط العالي Anbang عملية الجلفنة بالغمس الساخن القياسية الوطنية GB/T 13912، بسماكة طبقة الزنك ≥85 ميكرومتر، ويتم اختبار كل وحدة من قبل طرف ثالث.

في ظل الظروف الخارجية العادية، عمر مقاومة التآكل هو ≥30 عامًا، وعمر التصميم الإجمالي هو ≥50 عامًا.

ما هي دورة الإنتاج وصعوبة تركيب أبراج الأنابيب الفولاذية المجلفنة ذات الضغط العالي؟

يحتوي برج الأنابيب الفولاذية المجلفنة التقليدية ذات الضغط العالي على دورة إنتاج دفعة واحدة تتراوح من 15 إلى 30 يومًا؛ ذلك يستخدم وصلات شفة مجزأة وتجميع البراغي في الموقع، ولا يتطلب أي معدات كبيرة أو معقدة. عادي يمكن لفرق البناء إكمال التثبيت تحت التوجيه، مع كفاءة تركيب أعلى بنسبة 50% من ذلك من أبراج الصلب زاوية.

هل يمكن تخصيص أبراج الأنابيب الفولاذية المجلفنة ذات الضغط العالي لتناسب التضاريس الخاصة؟

نعم. بناءً على ظروف مثل الارتفاعات العالية، والجليد الثقيل، ورذاذ الملح الساحلي، والمناطق المعرضة للزلازل، فإن يمكن استخدام المواد وسمك الجدار ونوع الأساس والقوة الهيكلية لأبراج الأنابيب الفولاذية المجلفنة ذات الضغط العالي يمكن تعديلها، ويمكن توفير حل تصميم مخصص.

ما هي الخدمات المتضمنة في شراء أبراج الأنابيب الفولاذية المجلفنة ذات الضغط العالي؟

ويشمل التصميم والإنتاج والنقل وإرشادات التثبيت في الموقع وضمان لمدة 5 سنوات ومدى الحياة خدمة ما بعد البيع. يتم توفير الوثائق الفنية الكاملة، بما في ذلك تقارير التفتيش وشهادات كتب المطابقة والحسابات الميكانيكية.
