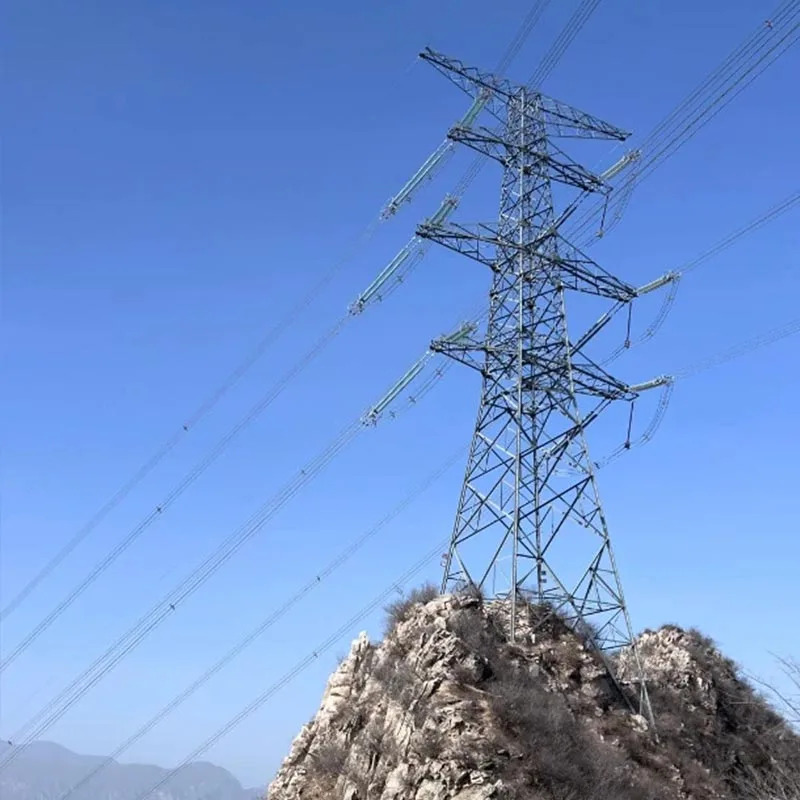

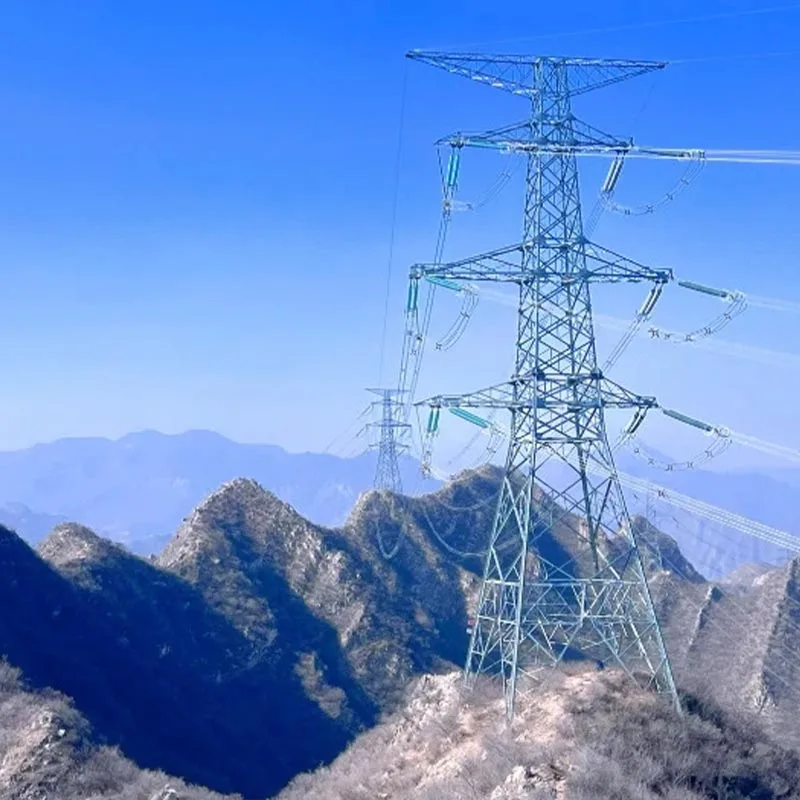

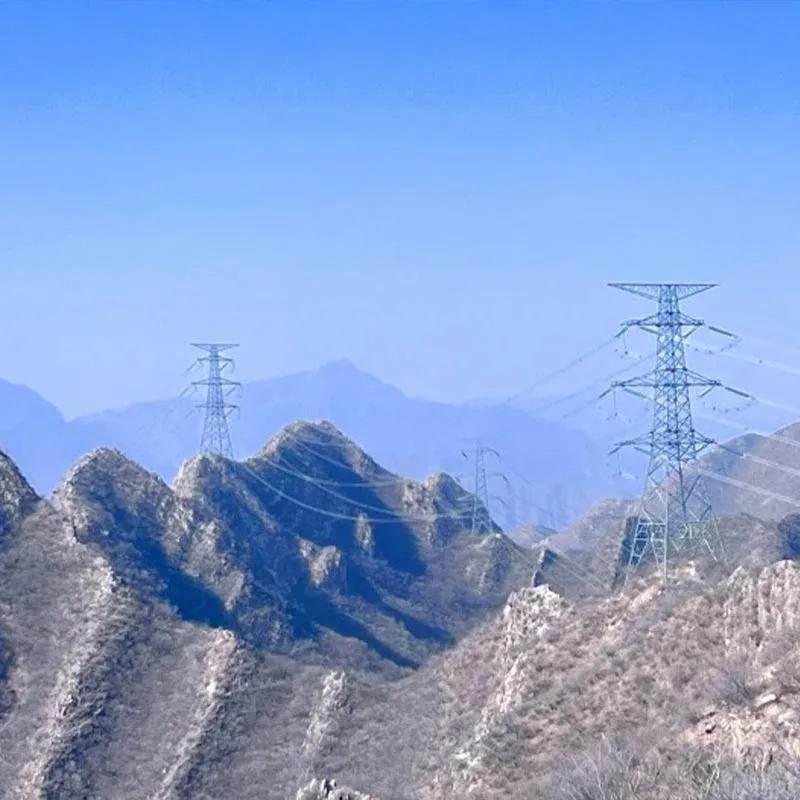

برج شعرية أنابيب الصلب المجلفن

تعتبر شركة Qingdao Anbang New Energy شركة مصنعة موثوقة، حيث إن أبراجنا الشبكية لأنابيب الصلب المجلفنة مصنوعة من أنابيب فولاذية عالية الجودة وعالية القوة من خلال عمليات اللحام الدقيقة والجلفنة بالغمس الساخن، وتشكيل هياكل دعم خفيفة الوزن وعالية القوة.

الجمع تصميم شبكي مع مقاومة للتآكل، يتم استخدامه على نطاق واسع في الطاقة والطاقة الجديدة والاتصالات الحقول.

كمنتجات يتم توفيرها مباشرة من قبل مصنع صيني محلي، تتميز الأبراج الشبكية الفولاذية المجلفنة بالهيكل الاستقرار، ومقاومة الرياح والزلازل، ومتانة التآكل، وكفاءة المساحة.

يمكن تصميمها حسب الطلب وفقًا لسيناريوهات مختلفة، تلبي متطلبات نقل الجهد العالي 110 كيلو فولت - 1000 كيلو فولت ومختلف تطبيقات الدعم الخارجي، تتوافق تمامًا مع معايير الصناعة الوطنية وتحقق الجودة والجودة فعالية التكلفة.

لماذا تختار أبراج Anbang ذات الأنابيب الفولاذية المجلفنة؟

جودة يمكن التحكم فيها طوال الوقت

قاعدة الإنتاج الموحدة الكبيرة الخاصة بنا في تشينغداو، الصين، تقوم بشكل مستقل بإجراء أبحاث وإنتاج وفحص العملية الكاملة للأبراج الشبكية لأنابيب الصلب المجلفن.

بدءًا من شراء المواد الخام وقطع الأنابيب الفولاذية وتجميع اللحام وحتى الجلفنة بالغمس الساخن المعالجة، يتم تنفيذها جميعًا وفقًا لنظام الجودة ISO9001، مع رفض الاستعانة بمصادر خارجية.

كل أنبوب فولاذي مجلفن يخضع البرج الشبكي للعديد من عمليات فحص الجودة الصارمة لضمان الأبعاد الدقيقة والأداء القياسي.

بناء أساس متين للسلامة

الرئيسي المواد هي الأنابيب الفولاذية ذات القوة العالية Q345B/Q355B ذات السبائك المنخفضة. يستخدم اللحام اللحام بالقوس المغمور، المحمي بالغاز اللحام، وغيرها من التقنيات الرائعة، مع اللحامات الكاملة والثابتة.

عملية الجلفنة بالغمس الساخن تتبع بدقة معايير GB/T 13912، مع سماكة طبقة الزنك ≥85μm، مما يمنح البرج الشبكي للأنابيب الفولاذية المجلفنة قوة فائقة. مقاومة التآكل.

مقاومة التآكل في الهواء الطلق تتجاوز 30 عامًا، ومناسبة لمختلف البيئات القاسية.

مناسبة لاحتياجات السيناريوهات المتعددة

شبكة الأنابيب الفولاذية المجلفنة يعتمد البرج هيكل شعرية الجمالون المكاني. بالمقارنة مع الأبراج التقليدية، فهو أخف وزنا، وله رياح أصغر المقاومة، يمكن أن تتحمل سرعة الرياح 30-45 م / ث، ولها مقاومة زلزالية تبلغ 8 درجات، وتحتل فقط 1/3 مساحة الأبراج العادية.

فهو يجمع بين الوزن الخفيف والثبات العالي والتكيف بمرونة مع التضاريس الجبلية والساحلية والحضرية وغيرها.

خدمات مخصصة

بدعم من التصميم الاحترافي للمصنع فريق، يمكن تخصيص أبراج شبكية من الأنابيب الفولاذية المجلفنة وفقًا لمستوى الجهد والارتفاع والتضاريس والحمل المتطلبات، التي تغطي أنواعًا مختلفة مثل المستقيمة والزاوية والطرفية والطويلة، وتتوافق بدقة مع الاحتياجات الشخصية لكل مشروع.

فعالية عالية من حيث التكلفة وخدمة سلسلة كاملة

المصنع مباشرة نموذج العرض يلغي الروابط الوسيطة، مما يقلل بشكل كبير من تكلفة شراء شبكة الأنابيب الفولاذية المجلفنة أبراج.

في الوقت نفسه، نحن نقدم خدمات متكاملة من التصميم والإنتاج والنقل والتركيب إلى ما بعد البيع، وتقصير دورات المشروع، وتقليل تكاليف التشغيل والصيانة للعملاء، والمتابعة فرق محترفة في جميع أنحاء، حل عملية الشراء والبناء بأكملها.

خدماتنا

خدمات ما قبل التصميم

فريق التصميم المحترف لدينا يفهم تمامًا متطلبات المشروع يجمع بين معلمات التضاريس والطقس والجهد لتوفير حلول تصميم مخصصة لأنابيب الصلب المجلفنة الأبراج الشبكية، وتقارير الحسابات الميكانيكية، وخطط تصميم الأساسات.

نحن نضمن التوافق الدقيق بين المنتج والمشروع، وتحسين التصميم الهيكلي وفقًا للمعايير ذات الصلة، وضمان السلامة و فعالية التكلفة.

خدمات التصنيع

إنتاج مصنع موحد مع تحكم بصري كامل، بدقة مراقبة جودة المواد الخام وعمليات الإنتاج.

يتم فحص كل عملية بشكل احترافي لضمان الأبعاد دقيقة ووصلات اللحام مؤهلة والجلفنة طبقة تلبي المعايير.

يتم إصدار تقارير فحص الجودة الكاملة وشهادات المطابقة.

الخدمات اللوجستية والنقل

التسليم من نقطة إلى نقطة على الصعيد الوطني. حسب الحجم ووزن مكونات برج شعرية الأنابيب الفولاذية المجلفنة والتعبئة المجزأة والنقل الاحترافي يتم استخدام المركبات، مع اتخاذ تدابير وقائية كاملة لمنع الضرر، وضمان تسليم المنتجات سليمة مواقع البناء، مناسبة بشكل خاص للمناطق الجبلية أو النائية أو التي يصعب النقل فيها.

خدمات توجيه التثبيت

يتم إرسال المهندسين الفنيين ذوي الخبرة للتوجيه في الموقع من الرفع والتجميع والتثبيت البناء.

التثبيت التفصيلي يتم توفير أدلة لتوحيد عمليات البناء، وحل مشاكل التثبيت المختلفة، وضمان سلامة وكفاءة البناء.

يمكن أن يلبي التثبيت أيضًا متطلبات الرفع الخاصة مثل الرفع المزدوج الرافعات.

خدمات الصيانة ما بعد البيع

نحن نقدم ضمان لمدة 5 سنوات وخدمة الصيانة مدى الحياة.

المتابعة الدورية لل الحالة التشغيلية لأبراج شعرية الأنابيب الفولاذية المجلفنة، تحدد على الفور مخاطر السلامة، وتستجيب لها بسرعة احتياجات الإصلاح، وتوفير خدمات الصيانة مثل ترميم الجلفنة وشد البراغي لتوسيع المنتج عمر وضمان تشغيل المشروع مستقر على المدى الطويل.

توصيات الاختيار

(1) توصيات الاختيار بناءً على مستوى الجهد

سيناريو شبكة النقل/التوزيع بقدرة 110 كيلو فولت: أنبوب فولاذي مجلفن من النوع المستقيم خفيف الوزن يوصى باستخدام أبراج شبكية، ويفضل أن تتراوح ارتفاعاتها من 21 مترًا إلى 42 مترًا، باستخدام شكل مثلث/رباعي الزوايا. هياكل شعرية. المادة الرئيسية هي Q345B، مع سماكة طلاء الزنك ≥85μm. مناسبة للحضرية شبكات التوزيع، والمجمعات الصناعية، وخطوط تجميع الطاقة الجديدة، توفر هذه الأبراج مزايا تصميم خفيف الوزن، ومساحة صغيرة، وبنية مريحة، والتحكم بشكل فعال في المشتريات تكاليف البناء.

سيناريو الشبكة الأساسية الإقليمية بقدرة 220 كيلو فولت: أنبوب فولاذي مجلفن قياسي مستقيم/من نوع التوتر يوصى باستخدام أبراج شبكية يتراوح ارتفاعها من 30 مترًا إلى 63 مترًا. تم تحسين تصميم العقدة الشبكية من أجل تحسين صلابة الهيكلية. المادة الرئيسية هي Q355B، مناسبة للشبكات الحلقية الحضرية، النهر/الطرق المتقاطعة المشاريع، وخطوط النقل الجبلية، وتحقيق التوازن بين القدرة على التحمل والاقتصاد. لزاوية الخط وفقًا للمتطلبات، يمكن استخدام أبراج شبكية من الأنابيب الفولاذية المجلفنة من النوع الزاوي.

500 كيلو فولت وما فوق سيناريو الجهد العالي جدًا/الإضافي: نوع التوتر ذو الحمولة الكبيرة، يوصى باستخدام أبراج شبكية ذات أنابيب فولاذية مجلفنة مزدوجة الدائرة / متعددة الدوائر، بارتفاعات تتراوح من 54 مترًا إلى 100 م. المادة الرئيسية هي الأنابيب الفولاذية عالية القوة Q420، مع زيادة سمك طلاء الزنك إلى ≥90μm، و تصميم الإجهاد الهيكلي الأمثل. مناسبة للنقل عبر المقاطعات/المناطق، والمشاريع واسعة النطاق، و قنوات توصيل جديدة لقاعدة الطاقة، مما يضمن قدرة الأبراج الشبكية ذات الأنابيب الفولاذية المجلفنة على تحمل السعة العالية، الأحمال عالية التوتر وتعمل بشكل مستقر وموثوق.

(2) الاختيار الموصى به بناءً على وظيفة السيناريو

خطوط النقل المستقيمة التقليدية: بالنسبة للخطوط المستقيمة ذات الزوايا الأقل من 5 درجات، فهي يوصى باستخدام أبراج شبكية قياسية من الأنابيب الفولاذية المجلفنة. تتميز هذه الأبراج ببنية بسيطة، يمكن إنتاج الوزن الخفيف والتكلفة المنخفضة بكميات كبيرة، مما يؤدي إلى تقصير دورات المشروع بشكل كبير، كما أنه مناسب للشقق المسطحة مناطق مثل السهول والتلال اللطيفة.

سيناريوهات اتجاه الخط/القطاع: للزوايا بين 5°-90°، شبكة أنابيب فولاذية مجلفنة بزاوية ينصح الأبراج. بالنسبة لقطاعات الخطوط ومقاطع الحماية من الخطوط المكسورة، يتم استخدام أنابيب فولاذية مجلفنة من نوع التوتر وينبغي استخدام أبراج شعرية. كلا النوعين يعتمدان هياكل شبكية معززة لتعزيز التوتر الجانبي و مقاومة التشوه، مما يضمن تكرار سلامة الخط. عند مدخل الخط إلى محطة/محطة فرعية، من النوع الطرفي يوصى باستخدام أبراج شبكية من الأنابيب الفولاذية المجلفنة. تم تحسين تصميم الهيكل للتحميل من جانب واحد خصائص لتحسين الاستقرار.

سيناريوهات خاصة واسعة النطاق: لعبور الأنهار والطرق السريعة والسكك الحديدية والوديان وغيرها في السيناريوهات، يوصى باستخدام أبراج شبكية ذات أنابيب فولاذية مجلفنة عالية الامتداد. إنها مصنوعة من قوة فائقة الفولاذ، مع كثافة مستدقة وشبكة محسنة لتقليل حمل الرياح والاهتزاز الناجم عن الرياح، وتحسين الامتداد القدرة. يتم أيضًا تكثيف طبقة الزنك للتكيف مع البيئات الخارجية المعقدة.

السيناريوهات الداعمة للطاقة الجديدة: لخطوط تجميع قاعدة الرياح والخلايا الكهروضوئية، خفيفة الوزن يوصى باستخدام أبراج شبكية من الأنابيب الفولاذية المجلفنة المجزأة لسهولة النقل والتركيب في المناطق الجبلية أو المناطق الصحراوية. بالنسبة لأبراج دعم توربينات الرياح، يتم تخصيص شبكة الأنابيب الفولاذية المجلفنة المصنوعة من الفولاذ والخرسانة مسبقة الإجهاد يوصى باستخدام الأبراج لتعزيز القدرة على التحمل ومقاومة الاهتزاز الناجم عن الرياح، وتلبية متطلبات متطلبات توربينات الرياح ذات القدرة الكبيرة.

سيناريوهات الاتصالات/الأمان: لمحطات الاتصالات ومراقبة الحدود وحرائق الغابات الوقاية، والسيناريوهات الأخرى، يوصى باستخدام أبراج شبكية ذات أنابيب فولاذية مجلفنة صغيرة ومتعددة الوظائف ارتفاعات تتراوح بين 15 مترًا و30 مترًا، وواجهات تركيب المعدات المحجوزة، وحماية متكاملة من الصواعق ومراقبتها وظائف. الهيكل المدمج مناسب للسيناريوهات الحضرية والنائية ومختلف السيناريوهات الأخرى.

(3) الاختيار الموصى به بناءً على التضاريس والبيئة

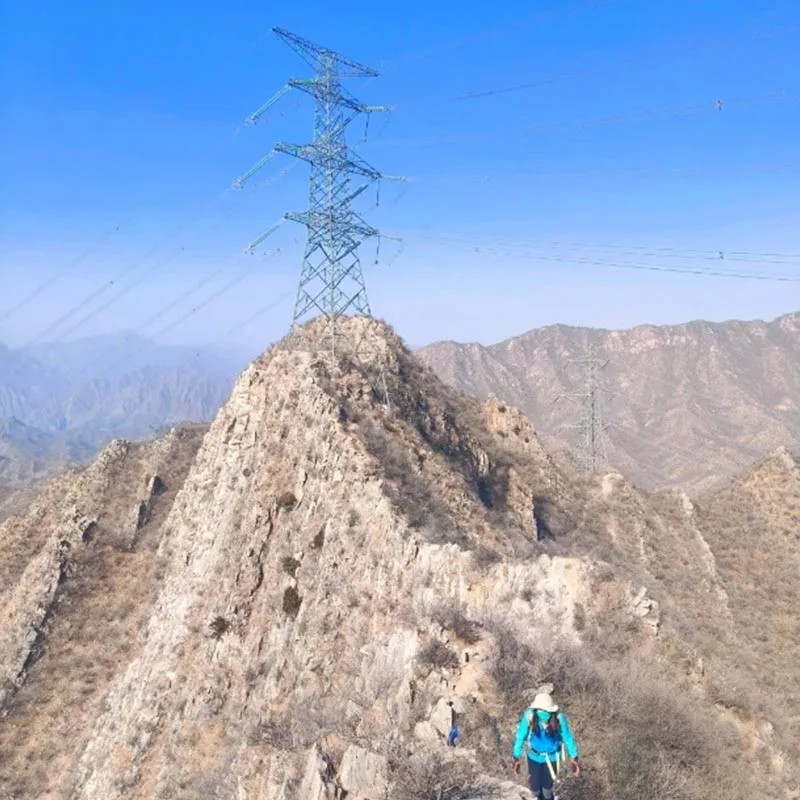

التضاريس الجبلية/التلال: للتضاريس شديدة الانحدار مع صعوبة النقل والتركيب، مجزأة يوصى باستخدام أبراج شبكية من الأنابيب الفولاذية المجلفنة. تم تحسين حجم المكونات ووزنها، وشفة سريعة يتم استخدام الاتصالات لسهولة النقل والتجميع في الموقع. تم تعزيز تصميم الأساس للتكيف مع الانحدار التضاريس وتقليل أعمال الحفر.

المناطق الساحلية/المالحة: للبيئات عالية التآكل والرطوبة العالية، شبكة أنابيب الصلب المجلفن يوصى باستخدام الأبراج ذات طبقات الزنك السميكة (≥100 ميكرومتر)، مع حماية مزدوجة من الطلاءات المضادة للتآكل. ال تم تحسين هيكل الشبكة لتقليل مقاومة الرياح وتحسين التآكل الملحي ومقاومة الأعاصير (التصميم سرعة الرياح ≥40 م/ث)، وتمديد عمر المنتج.

مناطق الجليد الثقيل/الرياح القوية: في مناطق الجليد الثقيل التي يزيد سمك الجليد فيها عن 10 مم، تكون مجلفنة معززة يوصى باستخدام أبراج شبكية من الأنابيب الفولاذية، مما يزيد من المقطع العرضي للمواد الرئيسية وكثافة الأقواس القطرية لتعزيز مقاومة التحميل الزائد تحت الجليد. في المناطق ذات سرعة الرياح التصميمية > 35 م/ث، مثل تم تحسين مناطق الرياح والأعاصير القوية والهياكل الشبكية والتناقص التدريجي لتقليل حمل الرياح وتعزيز الرياح الاستقرار.

سيناريوهات المناطق الحضرية/المنتزهات: للمناطق ذات الأراضي المحدودة ومتطلبات المناظر الطبيعية العالية، ذات القاعدة الضيقة يوصى باستخدام أبراج شبكية من الأنابيب الفولاذية المجلفنة. تم تحسين المقاطع العرضية، وبصمة الأساس ≥2.5㎡، المظهر بسيط، وطبقة الجلفنة موحدة وممتعة من الناحية الجمالية. مناسبة للحضرية الشبكات الحلقية عالية الجهد وخطوط نقل المناطق الصناعية، لتلبية الاستخدام المكثف للأراضي والمناظر الطبيعية المتطلبات.
