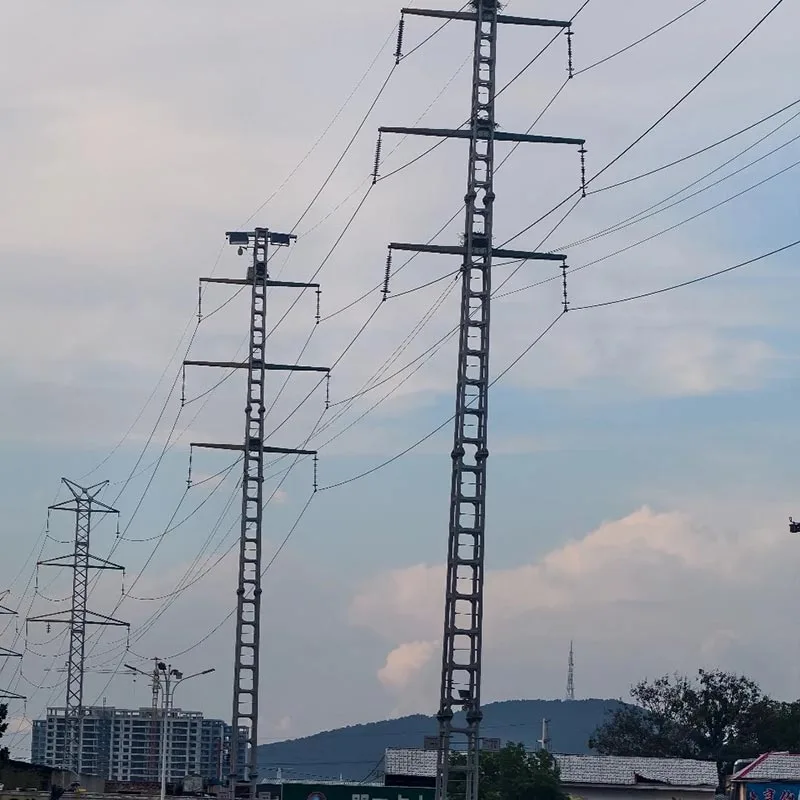

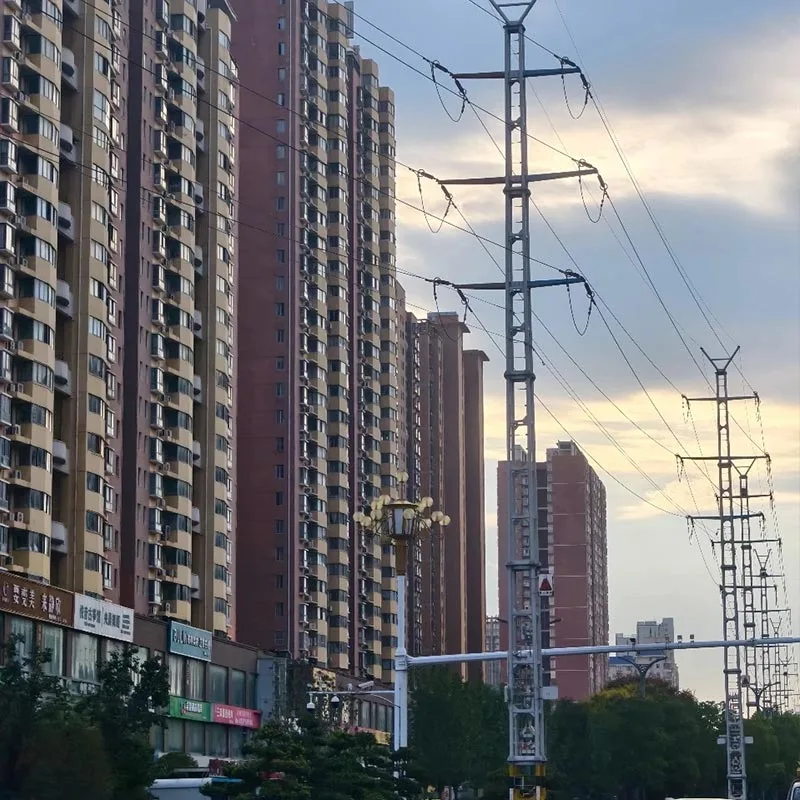

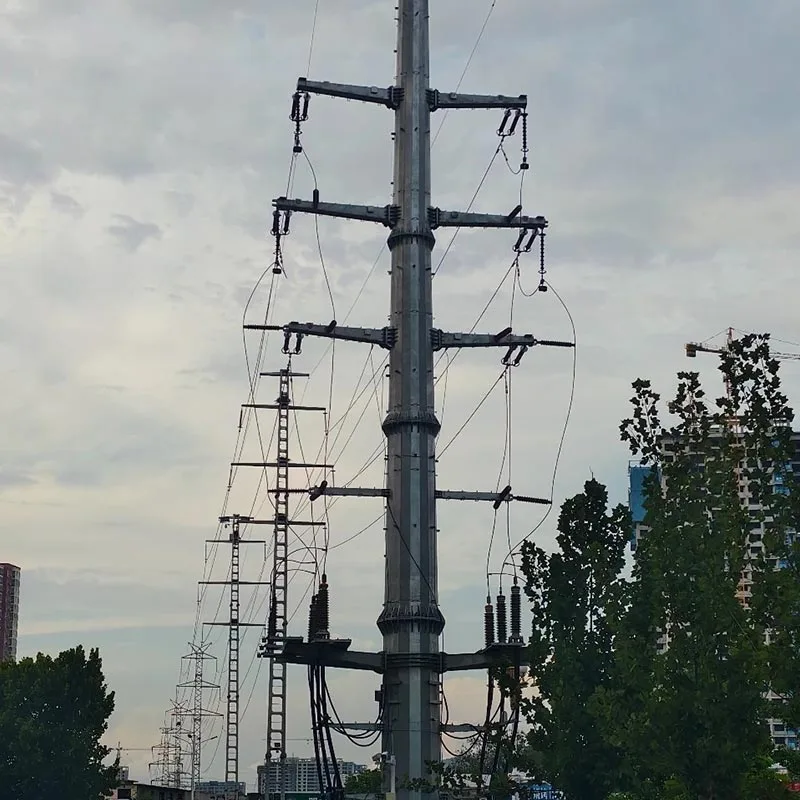

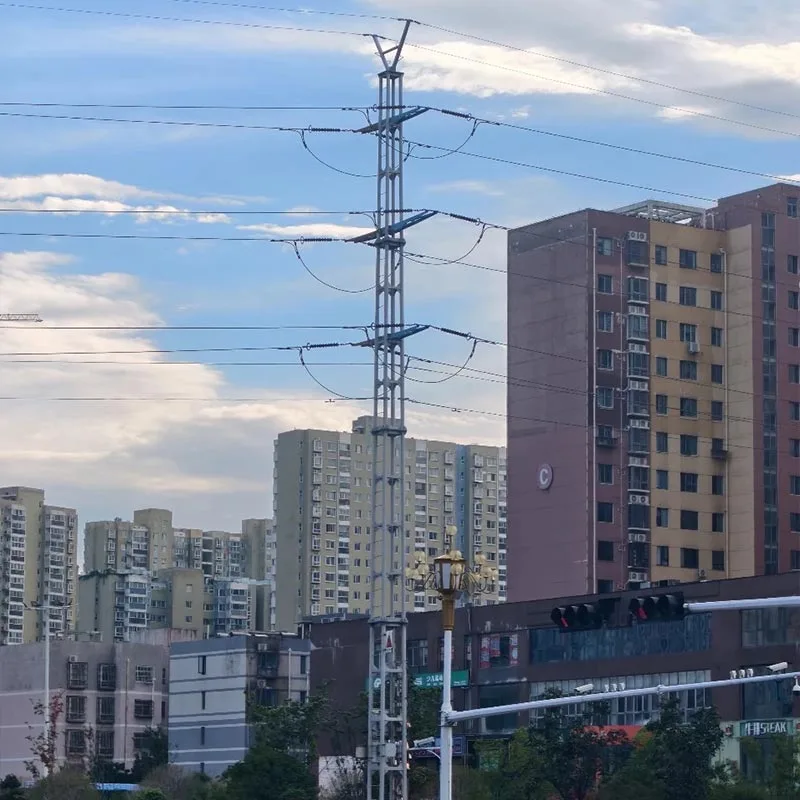

برج إنهاء كابل احتكار الصلب

أبراج إنهاء الكابلات الفولاذية أحادية القطب التي تنتجها شركة Qingdao Anbang New Energy مصنوعة من مواد مختارة بعناية Q235B / Q355B فولاذ عالي الجودة ويستخدم عملية جلفنة بالغمس الساخن عالية الجودة مضادة للتآكل.

هم المفتاح معدات لتحقيق اتصالات موثوقة بين الخطوط الهوائية والكابلات تحت الأرض في نقل الطاقة أنظمة.

من خلال الاستفادة من مراقبة الجودة الكاملة للعملية في مصنعنا، تتميز المنتجات بالاستقرار الهيكلي، الأداء الميكانيكي الممتاز، ومقاومة التآكل، والمتانة، وسهولة التركيب.

يمكنهم التكيف مع مختلف سيناريوهات هندسة الطاقة ودعم الإنتاج القابل للتخصيص بمواصفات متعددة.

نحن نقدم للعملاء أ حل شامل يدمج التصميم والبحث والتطوير والتصنيع والتركيب في الموقع والتشغيل والصيانة الخدمات.

منتجاتنا تستخدم على نطاق واسع في شبكات نقل الجهد العالي المحلية، ومرافق الطاقة البلدية، إمدادات الطاقة في المنطقة الصناعية، والمشاريع الرئيسية الأخرى، تضمن بشكل فعال النقل الآمن والنقل المستقر لـ الكهرباء، مما يوفر دعمًا قويًا للتشغيل الفعال والموثوق لشبكة الطاقة.

نقاط القوة الأساسية

توريد المصنع مباشرة

50,000 متر مربع من قاعدة الإنتاج الحديثة الخاصة بها، ويبلغ إنتاجها السنوي أكثر من 50.000 طن من مكونات فولاذية مختلفة للطاقة، وبرج إنهاء كابل ذو عمود واحد من الصلب من المواد الخام المشتريات وقطع الفولاذ واللحام والتشكيل للجلفنة بالغمس الساخن المضادة للتآكل.

العملية برمتها مستقلة السيطرة، ورفض الاستعانة بمصادر خارجية، وقد تم اختبار كل برج إنهاء كابل عمود واحد الصلب بدقة لضمان مواصفات موحدة، وأداء مستقر، تقلل بشكل كبير من تكلفة الروابط المتوسطة، وفعالة من حيث التكلفة العرض وتلبية احتياجات الشراء بالجملة لمشاريع الطاقة المختلفة.

سوبر المضادة للتآكل

اعتماد عملية جلفنة بالغمس الساخن عالية المستوى، سمك طبقة الزنك ≥ 85μm، وهو ما يتجاوز بكثير متطلبات المعيار الوطني.

يتم دمج طبقة سبائك الزنك والحديد مع المعادن من المصفوفة الفولاذية، الالتصاق قوي للغاية، ليس من السهل أن يسقط، لا يصدأ، يمكن أن يقاوم الساحل بشكل فعال رذاذ الملح، وارتفاع درجة الحرارة الرطوبة، والتآكل الصناعي وغيرها من التآكل البيئي المعقد.

في العادي عمر البيئة المضاد للتآكل لأكثر من 30 عامًا، يقلل بشكل كبير من تكلفة الصيانة لدورة الحياة بأكملها أبراج إنهاء الكابلات الفولاذية ذات العمود الواحد.

السلامة والموثوقية

اختيار الفولاذ عالي القوة، بعد اللحام والتشكيل الدقيق العملية، التماس اللحام كامل وموحد، بدون عيوب، مستوى مقاومة الرياح ≥ 12، الانقلاب المعامل هو ≥ 1.5.

تصميم تعزيز الحافة السفلية ولوحة التقوية، قدرة التحمل قوية، يمكن ذلك دعم ثابت لرؤوس أطراف الكابلات ومانعات الصواعق وغيرها من المعدات، والتكيف مع احتياجات الجهد العالي و نقل الطاقة بجهد عالي للغاية، ومنع تشوه وإغراق أطراف الكابلات الفولاذية ذات العمود الواحد الأبراج الناجمة عن الظروف الجوية القاسية أو تحميل المعدات، وذلك لضمان سلامة نقل الطاقة.

التخصيص المرن والتكيف على نطاق واسع

وفقًا لمستوى الجهد وسعة النقل والتركيب سيناريوهات هندسة الطاقة، وأبراج إنهاء الكابلات الفولاذية ذات العمود الواحد بارتفاعات مختلفة، وأقطار الأنابيب، و يمكن تخصيص سمك الجدار لتلبية مستويات الجهد المختلفة مثل 110 كيلو فولت و220 كيلو فولت.

يمكن تطبيقه على سيناريوهات مختلفة مثل الطرق الحضرية الرئيسية، والمجمعات الصناعية، على طول الطرق السريعة، وحول الجسور، وفي نفس الوقت دعم دمج الكابلات الضوئية OPGW ومعدات المراقبة والوظائف الأخرى لتلبية الطاقة المتنوعة احتياجات دعم النقل.

بصمة مدمجة وبنية مريحة

بالمقارنة مع أبراج النقل التقليدية، كابل الصلب ذو عمود واحد تتميز الأبراج الطرفية بهيكل مدمج وبصمة صغيرة، حيث تشغل حوالي ثلث المساحة التقليدية فقط أبراج.

لا يتطلب إنتاج القضبان الجاهزة والتركيب في الموقع عمليات تجميع برج معقدة، والتي يمكن أن تقصر بشكل كبير فترة البناء، وتحسين كفاءة البناء وتقليل تكاليف البناء.

كيف يعمل المنتج

باعتبارها معدات اتصال رئيسية في نظام نقل الطاقة، فإن الدور الأساسي للكابل الفولاذي ذو العمود الواحد يهدف برج الإنهاء إلى تحقيق الاتصال الآمن وتحويل الطاقة بين الخطوط الهوائية وخطوط الكابلات مبدأ العمل يدور حول استقرار وسلامة نقل الطاقة.

بادئ ذي بدء، يتم توصيل برج إنهاء الكابل الفولاذي ذو العمود الواحد بقوة بالأرض من خلال الجزء السفلي أساس ثابت، تم بناء منصة دعم مستقرة، وتم تثبيت دعامة إنهاء الكابل في الموقع المحدد للبرج.

ثانياً، من خلال وصلات دعم العزل، يتم توصيل الكابل الأرضي والخط العلوي بدقة لتحقيق نقل سلس للطاقة من الكابل إلى الخط العلوي، أو من الخط العلوي إلى الخط كابل، وفي نفس الوقت يتحمل التوتر بين الكابل والسلك العلوي، تأكد من الحفاظ على السلك مسافة آمنة من الأرض والأشياء الأخرى، ومنع مخاطر السلامة المحتملة مثل تسرب التيار و ماس كهربائى.

بالإضافة إلى ذلك، يمكن لأبراج إنهاء الكابلات الفولاذية ذات العمود الواحد أن تحمي بشكل فعال نهايات الكابلات والصواعق مانعات الصواعق وغيرها من المعدات، مقاومة التأثيرات البيئية الخارجية مثل الرياح والأمطار، والبرق، والتآكل، وما إلى ذلك، وضمان استقرار وكفاءة عملية نقل الطاقة، وتوفير الدعم الأساسي للأمان تشغيل نظام الطاقة.

خدماتنا

استشارة التصميم

يجمع الفريق المهني والفني بين مستوى الجهد ومتطلبات النقل و سيناريوهات التثبيت لهندسة الطاقة لتوفير اختيار برج إنهاء الكابلات الفولاذية ذات العمود الواحد والحمل الحساب، وتصميم التحسين الهيكلي.

إصدار المخططات التخطيطية التي تلبي الاحتياجات الفعلية للوطن المعيار والمشروع، ومساعدة العملاء على تجنب مخاطر التصميم، وتحسين تكاليف البناء، والتأكد من أن يتم تكييف برج إنهاء الكابلات الفولاذية ذات العمود الواحد مع مشروع الطاقة الشامل.

إنتاج حسب الطلب

بالاعتماد على مصنعها الخاص، فهي تدعم الإنتاج الضخم والتخصيص الشخصي أبراج إنهاء الكابلات الفولاذية ذات العمود الواحد، تتحكم بشكل صارم في دورة الإنتاج.

يمكننا تعديل المواد، المواصفات والعمليات وفقًا لاحتياجات العملاء، والتكيف مع احتياجات الاستخدام لمستويات الجهد المختلفة و سيناريوهات مختلفة، وضمان التسليم في الوقت المحدد ومعايير الجودة.

إرشادات التثبيت

توفير التوجيه الفني للتركيب في الموقع وتدريب الموظفين ومساعدة العملاء في ذلك استكمال بناء الأساس ورفع القضبان وتركيب المعدات وتشغيل الفولاذ أبراج إنهاء الكابلات ذات العمود الواحد.

توحيد عملية التثبيت، وضمان مستقرة ومتوافقة التثبيت وحل المشكلات الفنية المختلفة في عملية التثبيت وتحسين كفاءة البناء.

ضمان ما بعد البيع

آلية الاستجابة السريعة لمدة 72 ساعة، توفر الفحص الدوري والصيانة وإصلاح الأخطاء الخدمات، والاستبدال المجاني للأجزاء التالفة غير المصنعة خلال فترة الضمان للكابل الفولاذي ذو العمود الواحد أبراج النهاية.

نحن نقدم الدعم الفني مدى الحياة، والتحقيق في الوقت المناسب للمخاطر الخفية للمعدات في عملية نقل الطاقة، وتخفيف مخاوف العملاء.

وقفة واحدة للمقاولات العامة

يمكنها القيام بتصميم وإنتاج وتركيب وصيانة الفولاذ المفرد خدمات المقاولات العامة لبرج إنهاء كابلات العمود، ودمج الإنتاج والبناء وما بعد البيع الموارد، وتبسيط عملية المشروع، وتقليل تكاليف الشراء والإدارة الشاملة للعملاء، و ضمان الترويج الفعال والانتهاء السلس لمشاريع الطاقة.

حالات حقيقية

مشروع دعم الطاقة لمنطقة الساحل الغربي الجديدة في تشينغداو بقدرة 220 كيلو فولت

تم توريد أكثر من 30 برجًا من أبراج إنهاء الكابلات الفولاذية أحادية القطب لهذا المشروع، مناسبة لمتطلبات نقل الطاقة ذات الجهد العالي 220 كيلو فولت. لرذاذ الملح الساحلي في البيئة، تم تطبيق طبقة سميكة من الزنك مضادة للتآكل، وتم تشغيل وظيفة الكابل البصري OPGW متكامل.

بعد التثبيت، صمدت الأبراج أمام العديد من الأمطار الغزيرة والرياح القوية دون أي تشوه أو الصدأ. تعمل المعدات بشكل مستقر، وتحقق بشكل فعال الاتصال الآمن بين الخطوط الهوائية والكابلات، وحصل على اعتراف كبير من سلطات السلطة.

مشروع نقل الطاقة في قسم معين من طريق شاندونغ السريع

تخصيص 15 إنهاء كابل احتكار الصلب أبراج لنقل خطوط الكهرباء بقدرة 110 كيلوفولت، مناسبة لسيناريوهات الأراضي الضيقة على طول الطريق السريع.

مع مزايا البصمة المدمجة والبناء السهل، تم تقصير فترة البناء بشكل كبير، مما يضمن أن بناء الطرق السريعة ونقل الطاقة لا يؤثران على بعضهما البعض.

وبعد ثلاث سنوات من الاستخدام، أصبح الفولاذ أظهرت أبراج إنهاء الكابلات أحادية القطب أداءً مستقرًا مع عدم وجود أعطال في المعدات.

مشروع ترقية الطاقة في منطقة جينان الصناعية

تم توفير أكثر من 80 برجًا من أبراج إنهاء الكابلات الفولاذية أحادية القطب، مناسبة لـ متطلبات نقل الطاقة الصناعية للحديقة.

تم تخصيص المواصفات بناءً على مواصفات المنتزه مستوى الجهد وتخطيط المعدات، ودمج أجهزة المراقبة والحماية من الصواعق لضمان الطاقة الآمنة الإرسال ومراقبة المعدات في الوقت الحقيقي. وقد دعم هذا ترقية نظام الطاقة في المنطقة الصناعية ضمان إمدادات الكهرباء مستقرة للشركات.

مشروع دعم الطاقة لمنطقة التنمية الاقتصادية في نينغبو يينزهو

تخصيص 4 كابل أحادي القطب الصلب ثنائي الدائرة أبراج إنهاء لهذا المشروع، مناسبة لمتطلبات تركيب خطوط الكهرباء 110 كيلو فولت، مقترنة بـ عملية جلفنة بالغمس الساخن عالية المستوى لبيئة التآكل المعقدة في المنطقة الصناعية.

بعد أثناء التثبيت، حققت الأبراج الاتصال بكفاءة بين الخطوط الهوائية والكابلات، مما يضمن الأمان إمدادات الكهرباء للمؤسسات والمقيمين في منطقة التطوير، مما حصل على الاعتراف الكامل من المشروع الأطراف.
